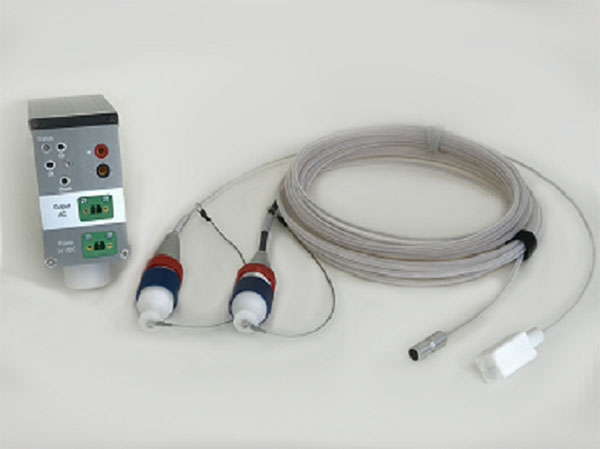

一、 產品功能 虹科HK-MR660光纖加速度計系統用于用于測量高壓環境或潛在爆炸性環境中的振動和運動。此傳感器基于純光學無源設計，對電磁場具有極強的免疫力。
二、 應用場景
適用于電動火車受電弓監測、風力渦輪機葉片、MRI、變壓器、高壓發電機、采礦以及石油和天然氣。
三、 優勢特點：
1. 100%全介電無源傳感器，沒有任何 電子設備
2. 不受EMI、RFI、高壓和磁場的影響
3. 非常低的噪音密度
4. 本安型傳感器 可以安裝在各種爆炸性環境中--礦井、瓦斯或粉塵
5. 提供DIN導航安裝或OEM控制器
6. 光纖加速度傳感器由非金屬部件制成，特別適用于不允許使用金屬的應用。
7. 這些傳感器具有 IP68 防護等級，可用于室內和室外。
8. 非常適合用于工業以及大型機器上，以測量過程中的振動。
9. 外殼是鋁制的、陶瓷的版本可用于EMV領域的工作。
四、 控制器型號分類
1. HK-MR660-1 1軸控制器
1）描述
HK-MR660-1 是用于 HK-MR660 光纖加速度計系統的控制器，用于單軸測量。
2）配套產品
HK-MR661 1軸傳感器-圓形、HK-MR662 1軸傳感器-方形（以上兩種傳感器只是形狀不同）、連接電纜-重。
2. HK-MR660-2 2軸控制器
1）描述
HK-MR660-2 是用于 HK-MR660 光纖加速度計系統的控制器，用于 2 軸測量。
2）配套產品
HK-MR663 2軸傳感器-方形、連接電纜-重、ZMR-MIC-清潔套件
3. HK-MR660-3 3軸控制器
1）描述
HK-MR660-3 是用于 HK-MR660 光纖加速度計系統的控制器，用于 3 軸測量。
2）配套產品
HK-MR664 3軸傳感器-方形、連接電纜-重、ZMR-MIC-清潔套件
五、 工作原理
1. 控制器工作原理
控制器提供進入傳感器的光信號，傳感器根據加速度調制光信號并將調制后的光信號發送回控制器?？刂破鲗⒄{(diào)制的光信號轉換成電信號。傳感器 HK-MR661-1 是一種純機械的無源設備。這就是為什么可以將它直接安裝在 15000V 線下。控制器安全地放置在列車內部，并通過光纜連接。
2. 傳感器工作原理
傳感器的主要部分是一個 MEMS，它有一個反射面。 入射光束通過棱鏡被引導到反射鏡上，使反射光束以盡可能高的強度耦合到返回光纖中。 如果鏡子因為來自外部的加速度而改變其水平位置，則反射光束的方向會略微移動，并且反射信號的強度會降低。這種降低與來自外部的加速度成正比。
六、 關鍵參數
信號輸出成正比
加速度：100mV/g pk-pk（峰峰值）
溫度范圍: -40°C 至 200°C
防護等級: IP67
傳感器電纜: PEEK/PTFE
光纖連接器: E-2000 PC雙工
傳感器電纜長度: 6m（標準電纜）
玻璃纖維: 100/125/250 ?m
隔離傳感器 - 電子設備：65kV RMS（有效值）
磁抗擾度：100%
