8路4-20mA模擬量輸入2路數字量輸入智能采集器

特點：

8路模擬量（電流量）輸入；
2路數字量干接點輸入；
I/O與系統完全隔離；
AI分辨率：12位；
AI輸入通道采取全差分輸入；
模擬量輸入通道之間滿量程隔離，隔離度5V DC；
AI輸入測量范圍：0~20mA ；
采用Modbus RTU通信協議；
RS485通信接口提供光電隔離及每線600W浪涌保護；
電源具有過流過壓保護和防反接功能；
安裝方便。

概述：

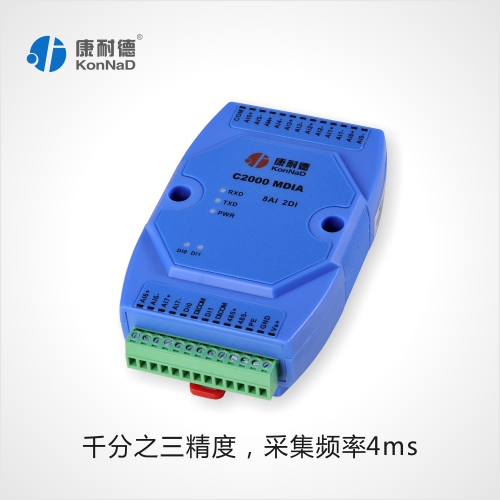

　　　C2000  MDIA為通道隔離型智能模擬量數字量采集器，8路電流型模擬量輸入（量程為 0~20mA），采用滿量程通道隔離、全差分輸入設計。2路數字量（干接點）輸入，RS485

接口光電隔離和電源隔離技術，有效抑制閃電，雷擊，ESD和共地干擾。為系統集成商、工程商集成了標準的Modbus RTU協議。通過RS-485即可實現對遠程模擬量和開/關設備的數

據采集和控制。下層設備通常有接近開關、機械 開關、按鈕、光傳感器、LED以及光電開關等數字量開關設備及PH、電導計、溫度計、濕度計、壓力計、流量計、啟動器和閥門等

模擬量設備。
　　　本產品具有良好的擴展性能，使用方便。還可以通過方便、靈活的級聯方式，靈活地通過M244，M244-A，M281，M281-A，M2IA，M2VA等具有聯網功能的采集設備低成本實現

以太網接入，并實現各種數字量、模擬量的組合擴展采集。提供5年質保服務。

I/O接口
DI特性     2路干接點輸入
              60V過壓保護 ，100mA過流保護
AI特性     8通道全差分模擬量輸入
              4~20mA
              輸入抗阻240Ω
              12位分辨率
              通道隔離度5V DC

串口通訊參數
通訊接口      RS485
波特率         1200~115200bps
數據位         8
奇偶效驗      無
停止位         1
485地址       1-255
通訊協議      Modbus RTU
串口保護      1.5KV/600W防雷保護
                  240V過壓保護，80mA過流保護

提供資源
測試軟件     IO設備管理程序
文檔           Modbus通訊協議、寄存器地址文檔
DEMO       Modbus通訊示例程序及代碼

電源需求
工作電壓          9~24VDC（推薦12VDC）
工作電流         小于60mA
功耗               小于2W
浪涌保護         1.5kW
過流過壓保護   60V過壓保護，500mA過流保護

工作環境
操作溫度  -25℃~85℃
存儲溫度  -60℃~125℃
工作濕度  5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
