JB-LLD-01雷達流量計

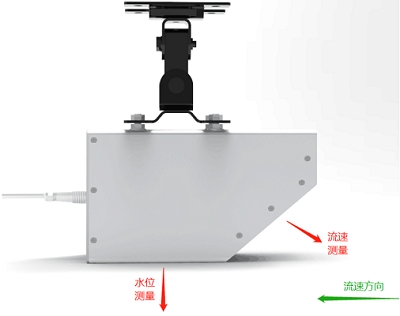

雷達流量計是一款基于微波技術的全自動流量計，它采用先進的K波段平面雷達技術，通過非接觸的方式測量水體的流速和水位，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量；可用于河道、灌渠、地下排水管網、防汛預警等場合進行非接觸式流量測量；該產品具有功耗低、體積小巧、可靠性高、維護方便的特點；測量過程不受溫度、泥沙、河流污染物、水面漂浮物等因素的影響。
產品有三種標準的物理電路接口：RS485/RS232、4-20mA；設備采用標準的Modbus-RTU協議。
1. 非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、漂浮物等影響；
2. 適用于多種測量條件，可以輸出流速、水位、流量的測量數據；
3. 配備功能強大的測流軟件，可以進行斷面設置，數據接收，查詢，流量統計，列表統計，報表打印等；

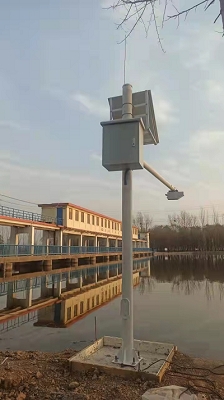

4. 低功耗，可以使用太陽能供電，方便安裝，免維護；
雷達流速儀性能參數說明
項目
指標
測流系統
測量原理
平面微帶陣列天線 CW+FMCW
工作模式
手動、自動、遙測
適用環境
24小時、雨天
工作溫度
-30~80℃
工作電壓
7~30VDC
工作電流
12VDC輸入，工作模式： <150mA 待機模式： <1mA
雷達波測速傳感器
雷達功率
100mW
雷達頻率
24GHz
測程
≤35m
測速范圍
0.03~20m/s
測速精度
0.01m/s
天線角度
12°
測量方向
自動識別水流方向，內置垂直角度校正
雷達水位計
測量范圍
1.5-40米
測量精度
≤±1cm
11°
數據傳輸系統
數傳方式
RS232/RS485，4~20mA，433MHz（無線傳輸可選）
中心站軟件
軟件
測流終端軟件
主要功能
測量參數設置、斷面編輯、手動測量、實時數據接收、查詢、報表、統計、流量曲線、打印、報警等
數據存儲
120G、至少2年測量數據
產品名稱
規格
數量
備注
雷達流量計
臺
1
主機
安裝支架螺絲
套
電線
米
5
引出雷達流量計插口
產品說明書
本
合格證
份
