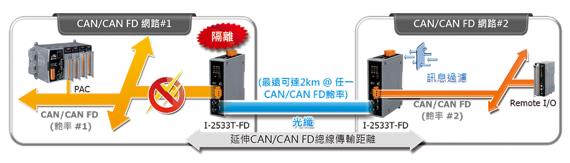

I-2533T-FD 模塊為 CAN/CAN FD (CAN with Flexible Data-Rate) 通訊接口與單模光纖通訊接口的網橋，能透過多模光纖鏈接兩個 CAN/CAN FD 網絡。為了解決 CAN/CAN FD 通訊接口與光纖通訊接口之間的信號轉換問題，I-2533T-FD 模塊能夠?qū)?CAN/CAN FD 接口的信號，轉換成光纖上的信號，并透過另外一個 I-2533T-FD 模塊把數據再次還原成 CAN/CAN FD 接口的信號。此外，I-2533T-FD 模塊更具備了三個重要的特性。第一，它不會因為 CAN 網絡的波特率數值影響 CAN/CAN FD 數據的傳輸距離，無論您使用多快的波特率，它都能維持在光纖端最遠 2 公里的傳輸距離。這表示 I-2533T-FD 系列模塊能夠延長 CAN/CAN FD 的數據傳輸距離。第二，如果在光纖一端的 CAN/CAN FD 網絡發生 CAN 總線錯誤，例如 CAN 信號線的短路，并不會影響到光纖上另一端CAN/CAN FD 網絡的正常運作。第三，您可以依據應用需求在光纖兩端使用不同波特率的 CAN/CAN FD 網絡，透過 I-2533T-FD 模塊讓這兩個 CAN/CAN FD 網絡進行數據交換。

　　特性:

　　● 兼容于 ISO 11898-2 標準規范

　　● 支持 CAN2.0A/2.0B 及 CAN FD 協議標準

　　● CAN FD 支持 ISO 及 Non-ISO (Bosch) 標準

　　● CAN FD 波特率范圍 (數據字段) 從 100 kbps 至 10000 kbps

　　● CAN 波特率范圍從 10 kbps 至 1000 kbps

　　● 提供光纖斷線檢測機制

　　● 支持 CAN 總線信息過濾設定功能

　　● 可透過"Group ID"參數來達到簡易的 CAN 信息路由功能

　　● 內建指撥開關，可調整 CAN 總線 120 Ω 終端電阻

　　● 提供指撥開關調整 CAN/CAN FD 波特率

　　● 采用單模光纖與 ST 型式接頭, 光纖數據傳輸符合 100 Base-FX 標準

　　● 在任何 CAN 總線波特率下，光纖端最大數據傳輸距離為 2 公里
