測量原理
熱式氣體質量流量計采用熱擴散原理，其典型傳感元件包括兩個熱電阻（鉑RTD ），一個是速度傳感器，一個是自動補償氣體溫度變化的溫度傳感器。當這兩個RTD 被置于介質中時，其中速度傳感器被加熱到環境溫度以上的一個恒定的溫差，另一個溫度傳感器用于感應介質溫度。流經速度傳感器的氣體質量流量是通過傳感元件的熱傳遞量來計算的。氣體速率增加，傳感器傳遞給介質的熱量增多，因此需要供給更多的功率，而電子單元加熱RTD 的功率與質量流量成一定的對應關系。
采用流體吸收熱量的原理進行工作，測量時，不需要溫度補償，相對其它的氣體流量計，省去了溫度和壓力補償，使用非常方便，而且節約成本。該流量計在測量上采用了專家算法，借助于專家數據庫，擬合流量曲線，使測量準確度得到充分保證。
產品特點
①真正的質量流量計。對氣體流量測量無需溫度和壓力補償，測量方便、準確?？傻玫綒怏w的質量流量或標準體積流量。
②大的量程比。可測量流速高至100Nm/s和低至0.1Nm/s。適于貿易結算或氣體檢漏。
③數字化設計。整機數字化電路測量。測量準確、維護方便。
④卓越的管理功能?？刹樵兪陜?nèi)的測量數據。
應用行業
熱式氣體質量流量計應用范圍十分廣泛，可應用于電力行業、石油天然氣行業、環保行業、冶金行業、食品行業和造紙行業等?？梢詼y(cè)量空氣、氧氣、氮?dú)狻錃?、二氧化碳?xì)狻⒚簹?、天然氣、煙道氣等，現場管道截面可以是圓形、方形或其它（已知截面積）。
測量介質
空氣、氧氣、氮?dú)狻錃?、二氧化碳?xì)?、煤氣、天然氣、煙道氣等氣體的精確計量。同時可以在圓形、方形及其他已知截面積的特殊管道上進行安裝和測量。
主要應用
1．壓縮空氣流量測量
2．天然氣流量測量
3．氫氣流量測量
4．火炬氣體流量測量
5．液化氣和沼氣流量測量
6．煙道排出的煙氣流量測量
7．鍋爐的燃?xì)夂涂諝饬髁繙y(cè)量
8．污水處理行業曝氣和氯氣流量測量
9．制氣行業中空氣、氧氣、氮?dú)饬髁繙y(cè)量
10．加熱通風和空調系統中的氣體流量測量
11．電廠高爐的一次風、二次風流量測量
12．鋼鐵廠中高爐煤氣、空氣、氧氣和氮?dú)饬髁繙y(cè)量
13．焦化廠焦?fàn)t煤氣流量測量
14．礦井下通風或排風系統流量測量
15．水泥廠磨粉機排放熱氣流量測量
16．軋鋼廠加熱爐燃?xì)饬髁繙y(cè)量
17．化肥廠氨氣流量測量
18．啤酒生產過程中二氧化碳?xì)怏w流量測量
19．煤粉燃燒過程中氣體流量測量
20．卷煙廠、玻璃廠生產過程中氣體流量測量
21．熱處理工藝中氫、氧、氮?dú)饬髁繙y(cè)量
22．溶劑回收系統中氣體流量測量
23．半導體制作過程中氣體流量測量
如何選型
請?zhí)峁┮韵聰?shù)據：
1. 介質名稱及氣體組份
2. 介質密度
3. 最大流量（Qmax）、最小流量（Qmin）
4. 最高工作壓力
5. 最高／最低工作溫度
6. 管道內徑
7. 其他特殊要求
8. 具體的選型請專業技術人員完成
注：長期的現場應用經驗告訴我們，流量計使用當中出現的問題，80％以上是由于選型和安裝不當造成的，所以請務必向技術人員提供準確的數據。
技術參數
|
|
插入式 |
管段式 |
|
測量介質 |
各種氣體（乙炔氣除外） |
|
管徑范圍 |
DN25～6000 |
DN10～2000 |
|
流速范圍（Nm/s） |
0～100 |
|
準確度（%） |
±1 |
|
介質溫度 |
－10～＋350℃ |
|
工作壓力 |
1.6MPa（最大） |
4.0Mpa（最大） |
|
供電電源 |
DC24V或AC220V 700mA |
|
響應速度（S） |
1 |
|
輸出信號 |
4－20mA（兩線制500Ω負載）
RS－485（光電隔離） |
|
管道材質 |
碳鋼、不銹鋼、塑料等 |
|
顯示 |
8位字段式加24位提示符（一體型）
漢字顯示（分體型） |
|
顯示內容 |
質量流量、標況體積流量、累計流量、標準時間、累計運行時間等。 |
|
分體轉換器外形 |
壁掛式213×185×107mm
盤裝式160×80×160mm |
|
分體轉換器與
傳感器距離 |
25m（最大） |
|
分體轉換器
防護等級 |
壁掛式：IP65 盤裝式：IP52
|
|
傳感器材質 |
不銹鋼 |
不銹鋼、碳鋼。 |
|
傳感器防護等級 |
IP67 |
|
防爆等級 |
Exd II CT3 |

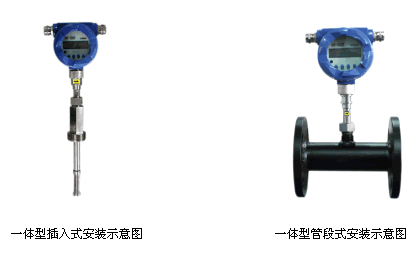

一體式安裝
①一體型插入式安裝，由廠方提供管道連接件和閥門，不可焊接的管道，廠方提供管道夾具。例如，可焊接管道，先將連接件與管路焊接，爾后安裝閥門，然后以專用工具打孔，最后安裝流量計，如下圖。維護儀表時，可取下儀表，關閉閥門，不影響正常生產。
②一體型管段式安裝應選擇相應的國標法蘭與其連接。
③安裝儀表應盡量選擇直管段部分，一般安裝點直管段要求應前十倍管徑，后五倍管徑。
④現場插入式安裝應注意傳感器中較短的探頭位于長探頭的上游。
分體型流量計轉換器
分體型流量計是在一體型基礎上加裝分體轉換器，便于遠距離操作儀表。轉換器采用漢字顯示，多功能測量。
分體式轉換器外形尺寸(單位：mm)
