HD1000系列隔離器通過光、電、磁等隔離技術對供電電源、輸入端信號和輸出端信號三者進行兩兩隔離，從而實現現場設備和控制系統之間的隔離信號傳輸，是現場設備和控制室設備間的隔離接口單元；隔離技術對輸入輸出信號在電氣上進行完全隔離，大大提高電子系統的抗干擾性和可靠性，目前越來越多的工業控制系統和現場設備間的接口采用隔離接口單元取代原來的非隔離單元。
HD1000全系列隔離器涵蓋了以下設備功能：熱電阻溫度信號變送器、熱電偶溫度信號變送器、毫伏信號變送器、配電器、信號分配器以及中間驅動繼電器等。
主要特點
· 輸入/輸出信號及電源三端口隔離
· 無需接地
· 隔離電壓高
· 提供一入兩出功能
· 隔離故障點
· 高轉換精度
· 模塊系列化
· 端子"即插即用"
· DIN導軌獨立安裝
· 高密度安裝
性能指標
n 供電（有源選型）
工作電源： (20~35)VDC（與隔離器相連的控制儀表的電源或其內部可能產生的電壓不得高于250VAC/DC）
最高允許電壓Um： 250VAC/DC
n 安裝環境
連續工作溫度： (-20~60)℃
存儲溫度： (-40~80)℃
相對濕度： (5~95)%
n 基本結構
17.5mm厚度型號：
重量： 約110g
外形尺寸： 114.5mm×99.0mm×17.5mm
12.5mm厚度型號：
重量： 約100g
外形尺寸： 114.5mm×99.0mm×12.5mm

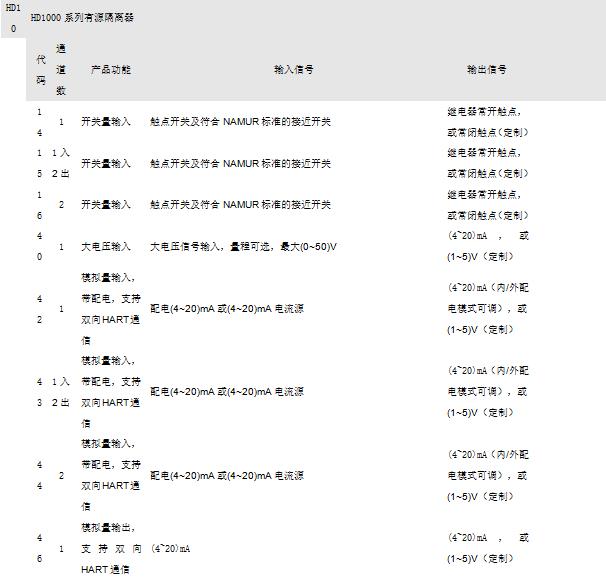

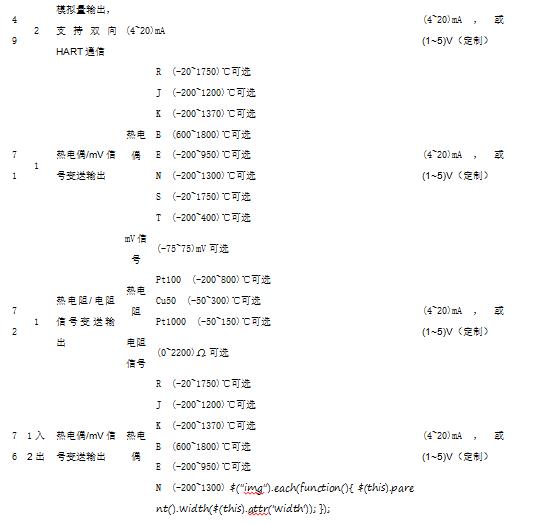

主要型號
