折疊屏鉸鏈測量的 “三重挑戰”
微米級高精度要求：平面度與高度差是鉸鏈核心質控指標，測量系統需具備微米級重復精度。
復雜結構測量：鉸鏈結構復雜，需同步高精度獲取多個特征點的三維坐標，并重構曲面以計算平面度與高度差。
重復性與再現性：在大規模生產中，測量系統的GR&R至關重要。鉸鏈通常具有高反光表面特性易引入噪點，進而影響數據穩定性及GR&R合格率。

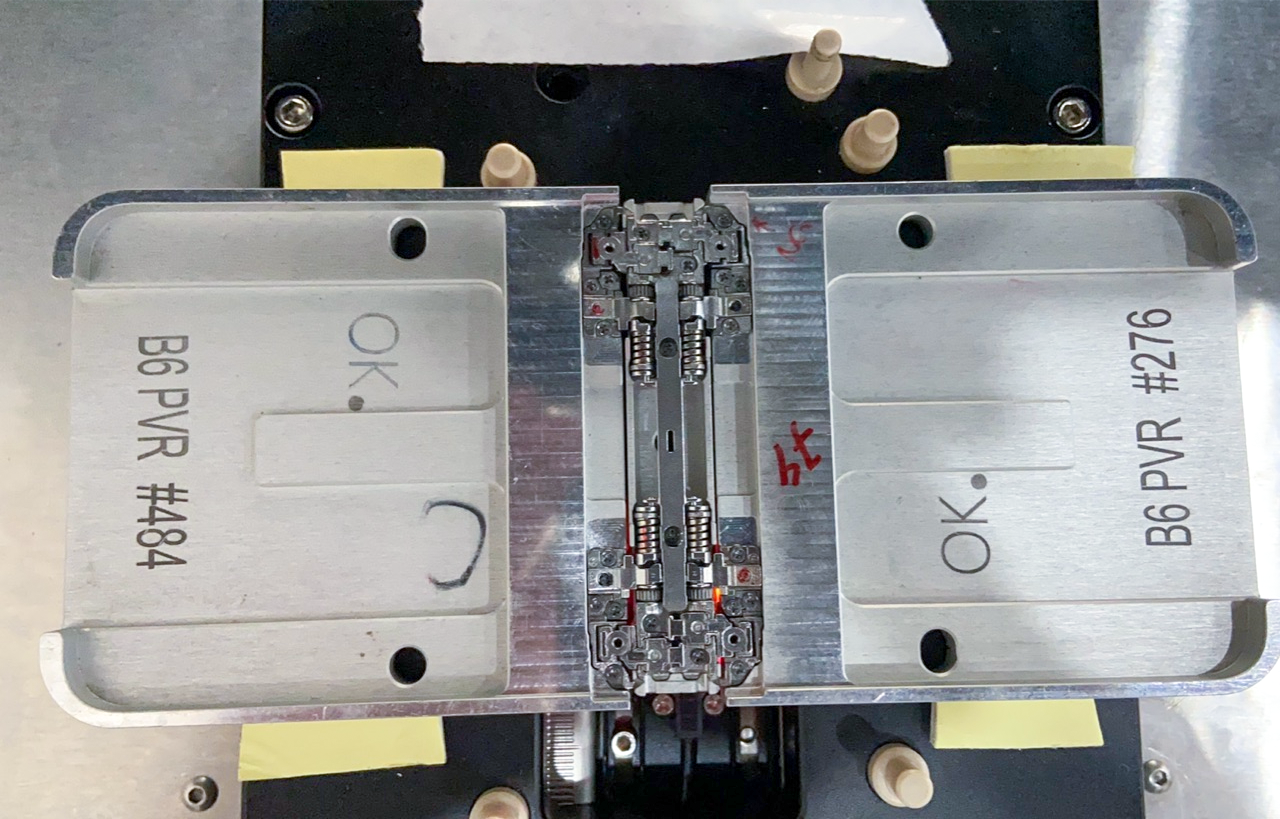

待測工件：折疊屏鉸鏈
深視智能3D相機應用優勢
針對上述難點，深視智能一體式三維激光輪廓測量?jī)x通過 “硬件參數精準匹配+算法深度優化+一體化設計”，實現折疊屏鉸鏈平面度與高度差的精準、高效測量，完全匹配客戶需求。
深視智能一體式三維激光輪廓測量?jī)x（型號：SRI7060）憑借其33mm的Z軸滿量程和49mm的X軸視場，可一次性掃描折疊屏鉸鏈全區域，無需多次移動部件；配合200mm/s高速掃描能力，快速完成測量，適配3C行業批量生產需求。

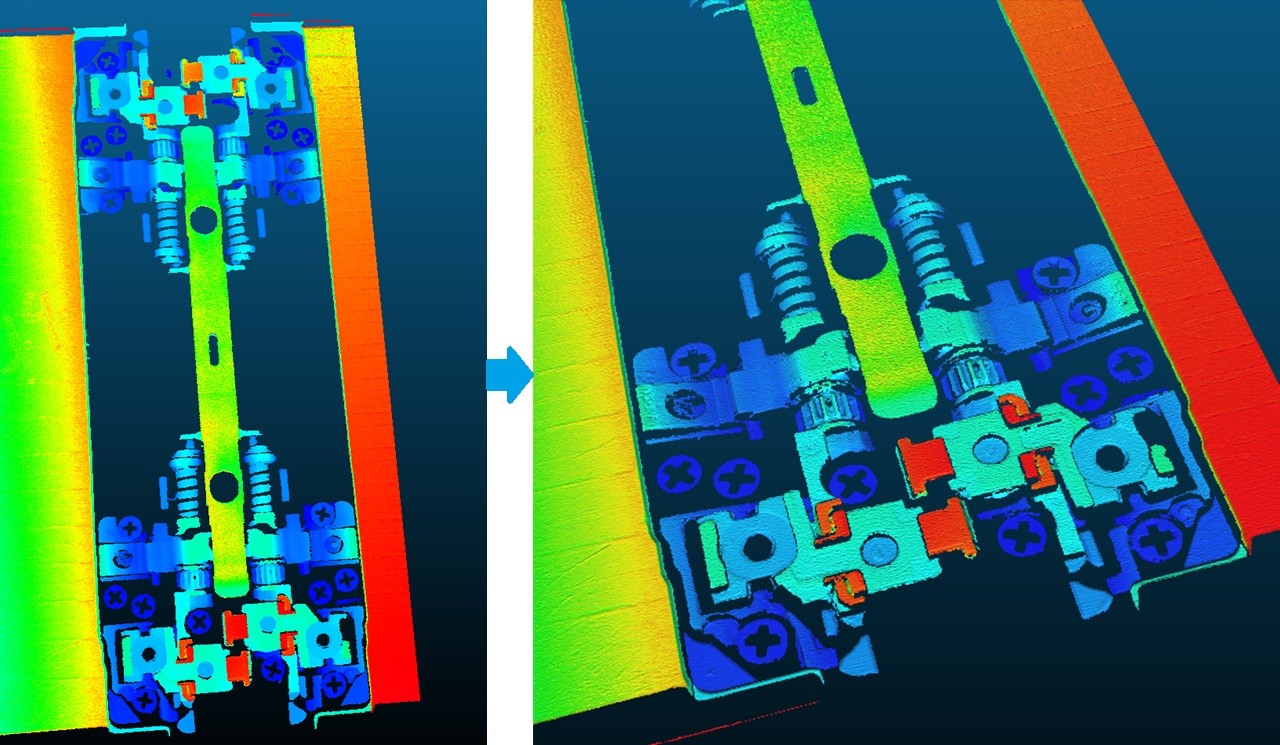

圖 | 折疊屏鉸鏈3D點云效果
深視智能3D相機內置405nm波長高對比度激光光源及自適應曝光算法，可有效抑制金屬表面反光，減少測量噪聲，保障數據穩定可靠。
深視智能3D相機搭載自研的“空間平面擬合算法”與“GR&R數據校準模塊”，從算法層面系統提升測量的穩定性與一致性：

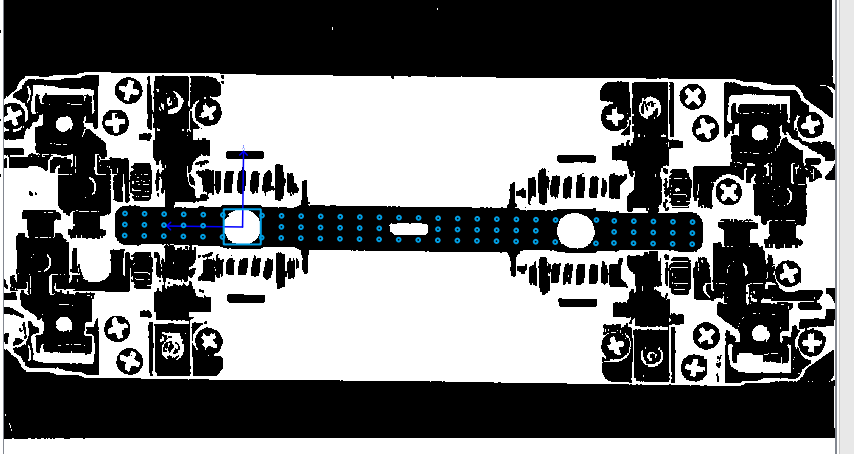

圖 | 感興趣區域定位圖像

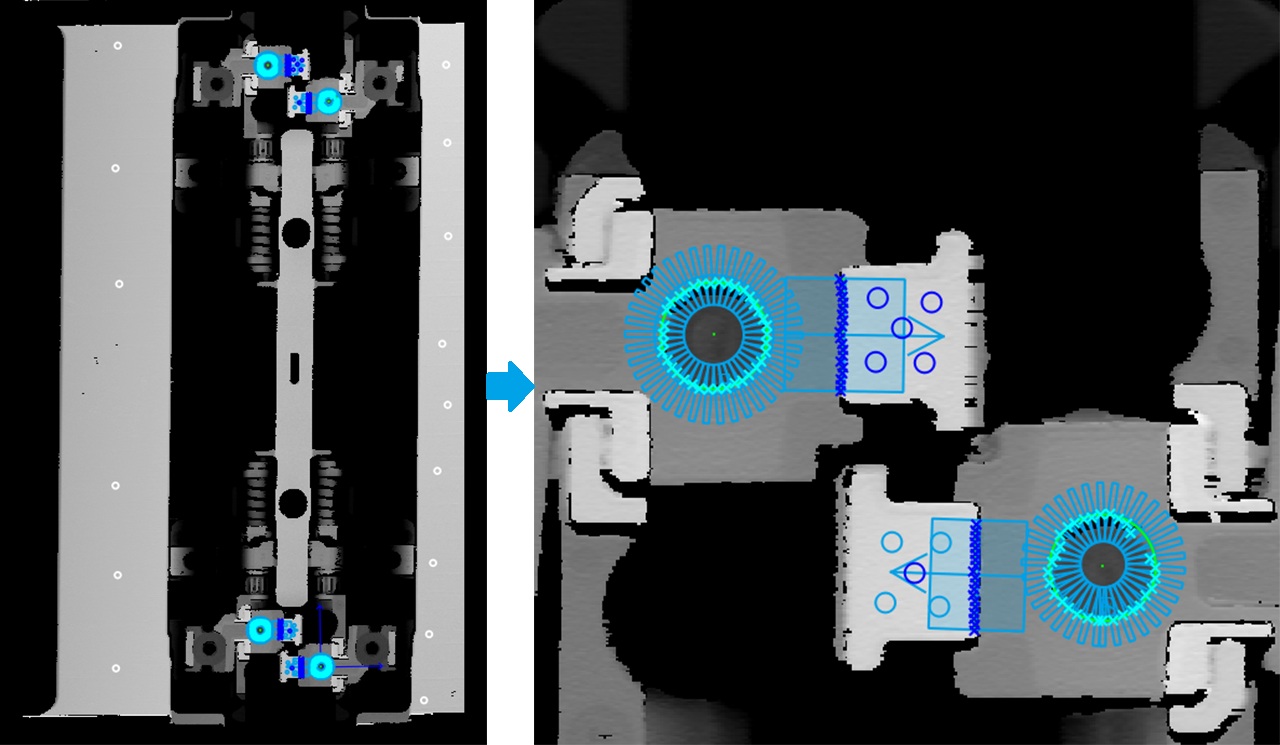

圖 | 左：基準感興趣區域定位圖像 右：測量感興趣區域定位圖像

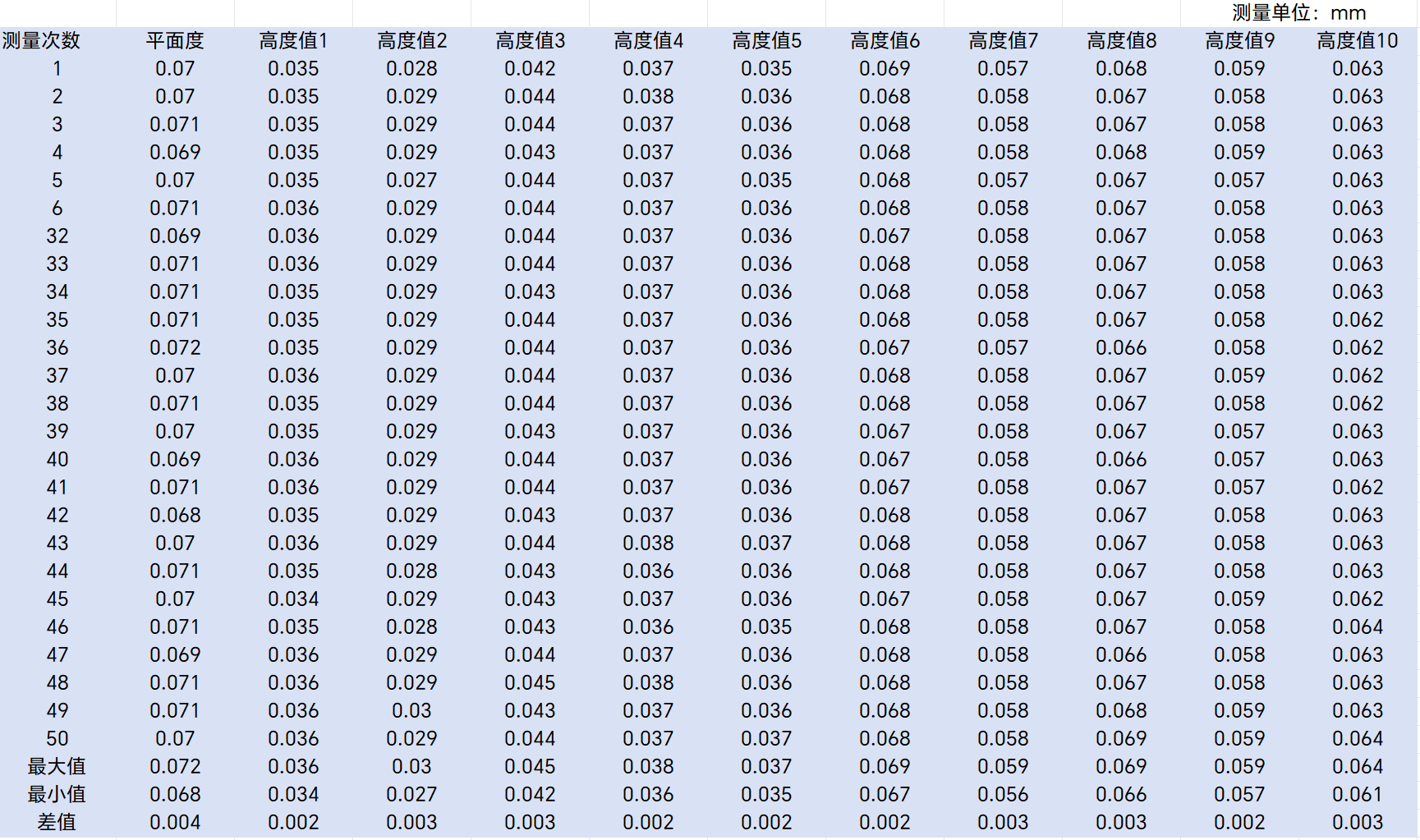

圖 | 折疊屏鉸鏈平面度和高度差測量數據表
歷經50次GR&R（重復性與再現性）測試驗證，深視智能一體式三維激光輪廓測量?jī)x在檢測折疊屏鉸鏈的平面度與高度差時，重復性精度＜0.005mm（5μm），精準滿足微米級質控要求。
*上述數據基于實驗室標準環境測得，實際應用中的結果可能因測試條件不同而有所差異。
03 適配復雜產線實際場景
深視智能一體式三維激光輪廓測量?jī)x采用高度集成設計，可嵌入式安裝于折疊屏鉸鏈產線檢測工位，不占用額外空間，節省產線布局成本。

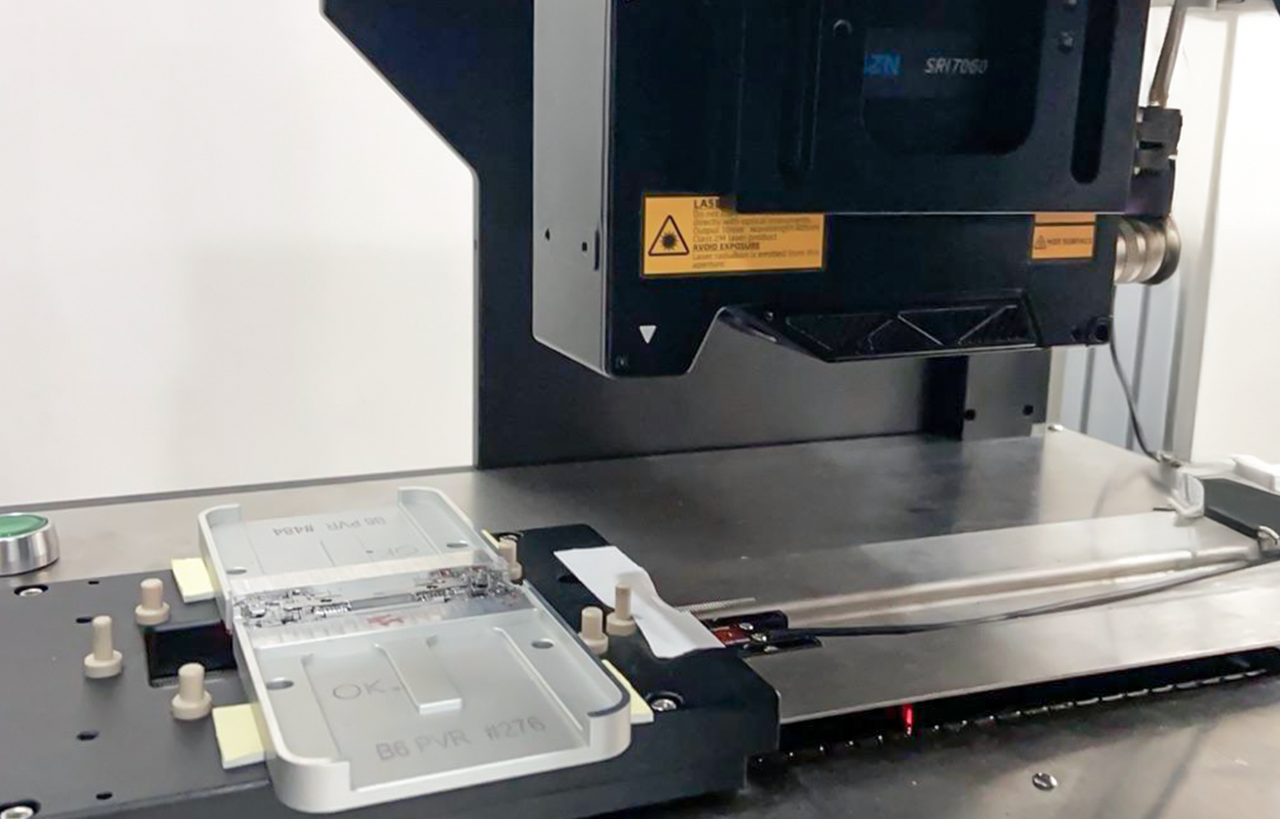

圖 | 3D相機測量折疊屏鉸鏈平面度和高度差
配套軟件操作簡便，一鍵啟動即可自動完成參數設置、掃描及數據分析，降低了對專業工程師的依賴。
測量后系統自動生成3D點云圖、ROI定位圖及包含多次測量數據的完整報表，支持工程師高效進行結果追溯與工藝優化，滿足高節奏產線的實際應用需求。
點擊圖片即查看更多產品信息
鉸鏈可靠性是折疊屏的核心技術瓶頸之一。深視智能三維激光輪廓測量?jī)x通過微米級的精密測量，為鉸鏈的平面度與高度差提供了量化依據，幫助企業精準優化沖壓與組裝工藝，從而提升折疊屏產品的使用壽命。此外，深視智能三維激光輪廓測量?jī)x還可應用于攝像頭模組、連接器等微小精密部件的全面檢測，助力消費電子行業實現精密制造升級。
立即聯系深視智能，獲取一體式三維激光輪廓測量?jī)x詳細資料與應用方案。
