通過轉子流量計測量工業熔爐中投加的保護性氣體
●極低的操作壓力下也能可靠精確的測量保護性氣體
●只需極短的入口出口直管段，適應狹窄的安裝空間
●當前模擬顯示，可帶電子數據輸出用以控制
背景
一家生產商生產可通過電或氣體加熱的工業熔爐。這種工業熔爐可作為熱處理手段對金屬部件或工具進行 淬火和回火， 其中包括但又不局限于此的是，退火，焊后熱處理，回火以及碳化。 由于有著許多熱處理過程，操作必須在充滿保護性氣體的氛圍中進行，以避免氧化及燃燒等負面反應的發 生。這就要求工業熔爐填充保護性氣體。保護性氣體包括氮氣、氬氣、氦氣及保護氣。 通過不高的表壓，保護性氣體被持續注入熔爐以替代空氣及氧氣。
測量要求
在這種應用中，氮氣流量被調節控制在 15…40 Nm3 /h 范圍內以制造保護性氣體氛圍。 提供的 8 bar 表壓通過兩步步驟被下調至 100 mbar。 有限的安裝空間要求緊湊型的安裝及較短的入口出口直管段。 4…20 mA 電流輸出信號可用來控制投加系統的控制閥以調節所需的氮氣流量。
科隆解決方案
科隆提供一臺 DN 50 法蘭連接的 H250 M40 轉子流 量計來測量氮氣。 該流量計帶當前模擬顯示，不需電源。若借助 2 線 制技術則可擁有 4…20 mA 電流輸出以控制調節 閥。1.6 % 的測量精度完全可勝任此項測量任務。由 此可見，H250 M40的模塊化設計簡便的將機械測量儀表與高度發展的數字電子元件結合在了一起。
圖：氮氣測量用以投加保護性氣體
客戶利益
當需要測量小流量的干凈氣體和液體時，轉子流量計是應用最為廣泛的。 其他類型的測量原理往往需要測量介質有一定的密度及流速，而轉子流量計則更是針對低操作壓力下的小流量氣體。此外，轉子流量計還兼有低購入及維護成本和低入口出口直管段安裝要求的優點。
使用產品

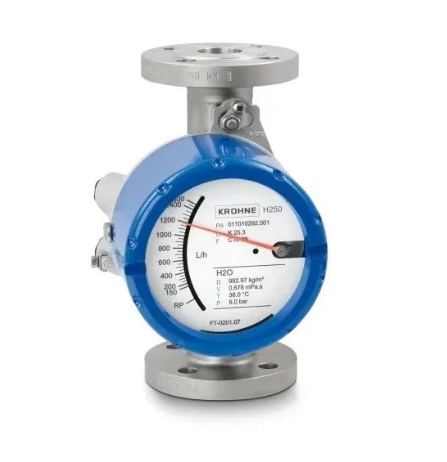

H250 M40
轉子流量計，適用于液體或氣體
●安裝簡易且經濟：無需輔助電源，即可測量并顯示
●特有的模塊化和易服務性：限位開關、兩線制 4...20 mA、LCD 計數器、脈沖輸出、現場總線接口
科隆轉子流量計為工業爐保護氣體（如氮氣、氫氣、氬氣等）的流量測量與精確加注提供了高效可靠的解決方案。其機械式設計無需外部供電，在高溫、防爆等嚴苛工況下表現穩定；直觀的本地刻度指示便于實時監控，結合本質安全認證（Ex ia） 與耐腐蝕材質選項，確保了冶金、熱處理等行業中工藝氣體的安全輸送與成本優化。該技術不僅簡化了維護流程，降低停機風險，更通過精準的流量控制助力企業提升能效與產品質量，是工業爐氣體管理領域的理想選擇。
