在生產線上，人與機器緊密合作?；趏penSAFETY的光柵為幫助實現人員安全操作開啟全新可能。
在人與機器緊密合作的生產環境中，傳統傳感器為操作人員免受傷害提供的主動性保護不夠充分。通過將基于openSAFETY技術的光柵集成到其自動化系統中，貝加萊正在為今天的生產設施開創全新的安全方案。
光柵多年來被用于保護機械設備操作員的安全。“不幸的是，傳統光柵非常不靈活，”貝加萊openSAFETY技術經理Miodrag Veselic解釋道。眾所周知，它們已經阻礙了人與機器攜手工作的最新設計理念的實現。正是由于這個原因，EPSG針對智能光柵開發了一個openSAFETY規范。“貝加萊是第一家致力于將該類規范完全集成到其自動化系統中去的廠商，”Veselic解釋道。意大利公司Datalogic正在攜手該自動化專家開發基于新規范的光柵產品。
無需硬接線

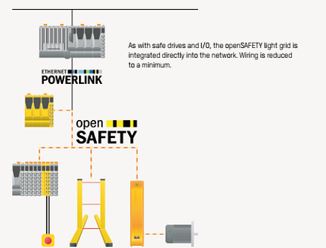

智能光柵直接連接POWERLINK實時網絡。上層openSAFETY協議取代了光柵曾經需要的硬接線?！坝捎诓恍枰褂冒踩獻/O通道，因此使用openSAFETY光柵的應用比硬接線方案更經濟， ”Veselic解釋道。
智能單束評定

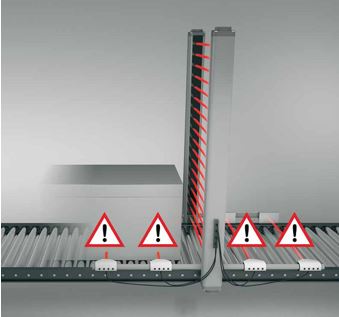

正如在新的EPSG規范中定義的那樣，帶有單束評定的光柵提供了一種更簡單的方法?！爱?dāng)此類光柵以一定角度被安裝時，我們能夠獲得實現智能屏蔽所需要的所有數據，”Veselic說道。基于最先被中斷的光束就可以確定產品行進的方向 – 不需要使用任何其它硬件。openSAFETY為SafeLOGIC控制器提供了哪束光何時被中斷的相關詳細信息。除了產品移動的方向之外，它還可以確定其高度 – 并通過傳輸速度確定其長度。通過使用該信息，安全控制器能夠確定通過光柵的產品正是預料中的那個。例如，如果一個人想要坐在產品上以繞開光電傳感器，那么機器將會進入其安全狀態。“使用傳統光柵的解決方案需要進行大量技術努力以檢測這種篡改，”Veselic解釋道。
以一定角度安裝的openSAFETY光柵無需使用額外的傳感器和安全I(xiàn)/O模塊。光柵被直接連接至工業以太網網絡。
在工程軟件中編程
在使用openSAFETY光柵的貝加萊解決方案中，安全功能如屏蔽和消隱都可以在Automation Studio中輕松實現編程。一旦openSAFETY光柵被安裝完畢，并在設備上設置完節點編號，剩下的配置就可以在Automation Studio中完成。傳統光柵則需要在設備上進行繁瑣的DIP開關配置，甚至還要使用專用軟件。一旦一切都安裝完畢后就會變得更麻煩，因?yàn)镈IP開關難以觸及，因此也就難以呈現潛在的錯誤原因。
以一定角度安裝的openSAFETY光柵無需使用額外的傳感器和安全I(xiàn)/O模塊。光柵被直接連接至工業以太網網絡。
快速調試
“openSAFETY光柵大大縮減了調試所需要的工作量 – 尤其是針對批量生產設備，”Veselic解釋道。這是因?yàn)榘踩珣?yīng)用程序一旦被寫入，就可以被每臺機器重復使用。光柵只需要簡單地連接到網絡。安全控制器就會自動檢測到正確的光柵型號，并將配置傳輸給設備。這樣可以防止出現由于手動配置或現場布線導致的錯誤。
“智能光柵具有的故障排除能力也是一大進步，”Veselic補充道。過去需要費力讀取并解釋LED閃爍模式的錯誤信息現在可以通過純文本查看。這有利于更詳細的診斷，并大大縮短了停機時間。
傳統光柵還需要使用額外的硬接線傳感器以實現諸如屏蔽等功能。
