1、項目簡介
　　國能生物發電有限公司是國家電網公司旗下從事生物質能綜合開發利用的專業化公司，在全國各地有國能單縣生物發電有限公司、國能威縣生物發電有限公司等近30家生物發電子公司。
　　國能生物發電有限公司科技部希望通過遠程監控方式，在北京總部遠程監控各地每一個生物發電子公司的生產運行情況，該項目要求各子公司和總公司之間通過INTERNET公網來實現數據通訊。
　　2、貝加萊方案

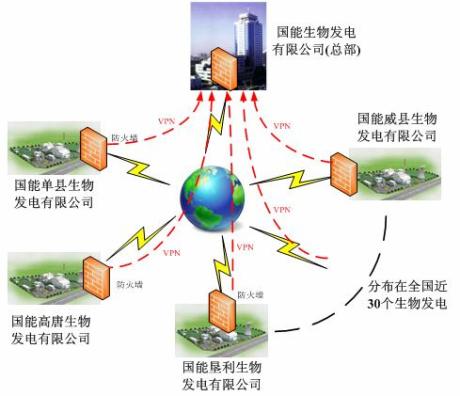

　　2.1 系統結構示意圖

　　說明：
　　●  各生物電廠子公司通過ADSL上到INTERNET公網；
　　●  在電廠主輔控綜合DCS系統和ADSL之間有一個VPN防火墻；
　　●  國能總部也通過ADSL上到INTERNET公網；
　　●  在總部監控中心服務器和ADSL之間有一個VPN防火墻。

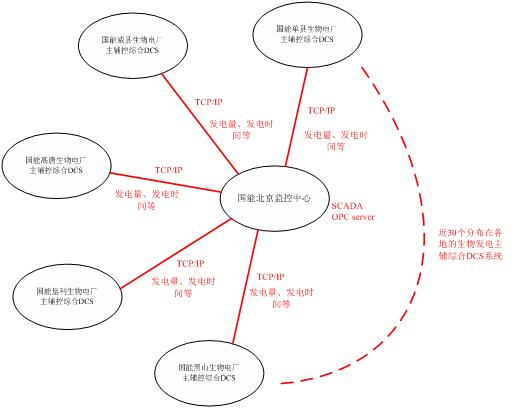

　　2.2 軟件結構示意圖

　　說明：
　　●  通過VPN和INTERNET公網，各地生物電廠DCS和國能監控中心象在一個局域網內工作，它們之間直接基于固定IP地址來通訊；原來在局域網內能使用的通訊協議也可在這個VPN網絡系統里運行，唯一需要注意的是開放該協議所使用的端口；
　　●  各電廠的DCS系統在國能總部監控中心的監視系統里被看作一個設備，在監控系統里需要安裝一個OPC服務器軟件，它負責實現與遠程DCS的通訊協議， 配置OPC服務器可以確定從遠程DCS采集哪些數據；
　　●  監控軟件作為OPC客戶端，直接從OPC服務器里取數據，而不和遠程DCS直接打交道；
　　●  OPC是一種軟件之間交換數據的協議。監控軟件開發商遵循OPC客戶端協議來開發數據接口，無須關注設備廠家通訊協議；設備廠家關注自己的設備，提供一個OPC服務器，里面實現了與設備通訊的協議，不用關注監控軟件如何采集這些數據。通過OPC，各家監控軟件和設備的兼容性大大增強了。
　　3、運行情況
　　該項目的實施給國能生物有限公司提供了一個縱觀全局的視野，使管理部門及時地了解各個子公司的生產效率，運行狀況，給中國電力信息化建設提供了一個很好的范例。
　　參考文獻：
　　1. <<APROL DCS 3.2系統使用手冊>> ——貝加萊工業自動化, 2004年2月
　　2. <<防火墻策略與VPN配置 >> ——水利水電出版社,2008年1月
　　3. 國能生物發電有限公司相關資料
