1 配置
該卷煙廠整個氣路只有兩個執行元件：一個是雙行程氣缸（單活塞桿型），另一個是帶導桿氣缸。有三個控制元件為2個2位5通單電控電磁閥和一個2位3通電磁閥。氣路結構如圖1所示。

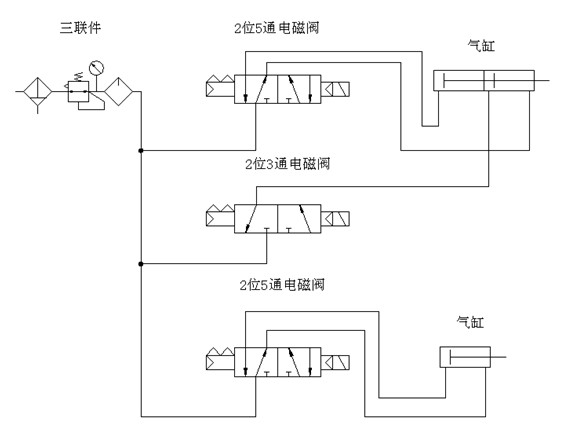

圖1 氣路結構
2 步驟及工序
首先人工上料（松散的煙絲）；其次，根據圖1控制單行程氣缸的2位5通電磁閥換向，氣缸關閉上部蓋板；再控制雙行程的氣缸的2位5通電磁閥換向，雙行程氣缸進行第一行程動作，把松散的煙絲壓制成長為100mm，寬為70mm，高為70mm的煙餅。此后，根據圖1控制單行程氣缸的2位5通電磁閥換向，打開氣缸上部蓋板；再根據圖1，將控制2位3通電磁閥換向，雙行程進行第二行程動作，把煙餅完全推出壓餅箱；最后人工取走煙餅，即可完成操作。
3 選型步驟
3.1 雙行程氣缸
根據客戶提供的出力要求（100-150kgf）,再參照YSC目錄4，由于是上下方向動作，因而選用缸徑100mm，選用系列為YMC；根據參考松散煙絲實物，了解到煙絲高度為220mm左右，所以選擇第一行程為150mm；根據煙餅厚度為70mm，要將煙餅完全推出壓餅箱，加大20mm，所以第二行程選擇90mm；由于需要反饋，需加磁環，所以最后氣缸的型號為YMCB100-150+90-S-A26B4。
3.2 100缸徑的氣缸
根據經驗選擇4分的2位5通電磁閥，電壓AC220V，直接出線，所以可以選用YSVF6120-4G-04，考慮到2位3通電磁閥不常用，再用一個YSVF6120-4G-04，用2個4分塞頭塞住一個進氣口和一個排氣口代替2位通電磁閥。
3.3 YMGP系列氣缸
考慮到要受徑向力的問題，選用YMGP系列氣缸，出力要求不高，10kgf左右，同樣參照YSC目錄4，選用缸徑20mm的氣缸？紤]到煙餅寬度100mm，再加上預留一段行程，所以選用行程125mm。同樣需要反饋，需加磁環，所以得出氣缸型號為YMGPM20-125-PRO-A1。
3.4 電磁閥
根據經驗，20mm的氣缸選用1分電磁閥，電壓相同，接線為端子盒式，所以得出電磁閥的型號為YSVZ5120-4D-01。
3.5 三聯件
由于有4分的電磁閥，而另一個1分的電磁閥可以忽略不計，所以三聯件也選用4分的，手動排水，最后確定為YAC40-04BG。
3.6 其他
再根據這些元件選配氣管、接頭、限流器、消聲器等配件。
4 總結
基本上每一套設備氣路與上述氣路都差別不大，基本上包括三部分：首先，過濾調壓元件；其次，控制元件（電磁閥、節流閥等）；最后，執行元件（氣缸、氣囊等）。區別只在于氣路多少、繁簡不同，但是只要把握到以上選型的基本思路，解決一般氣路的選擇應該問題不大。
