摘要：
HC601天然氣流量計量計算機采用安控公司生產的模塊，包括主模塊和IO模塊，完成實時模擬信號差壓、壓力和溫度及進出站壓力等共6路模擬量信號的采集和2路RTD的采集,以及兩路PI采集，實現2路天然氣孔板流量的計算或兩路渦輪流量計算，完全符合國家標準，同時具有參數設定和存儲、歷史數據保存、以及人機接口等功能。
一 . 產品概述
HC601天然氣流量計量計算機采用安控公司生產的模塊，包括主模塊和IO模塊，完成實時模擬信號差壓、壓力和溫度及進出站壓力等共6路模擬量信號的采集和2路RTD的采集,以及兩路PI采集，實現2路天然氣孔板流量的計算或兩路渦輪流量計算，完全符合國家標準，同時具有參數設定和存儲、歷史數據保存、以及人機接口等功能。
HC601系統還可以根據需要直接與Super E50系列模塊組成更大集流量計算、調節控制、信號采集于一體的站控系統。
HC601天然氣流量計量計算機可以通過人機接口（可選），在現場進行參數修改或計量監視，也可以通過RS-485、PSTN、無線電臺、網關等多種通訊方式在遠程的計算機上通過組態軟件進行參數修改、參數讀出、歷史數據讀出、計量結果監視等操作。由于HC601天然氣流量計量計算機采用標準的Modbus通訊協議，用戶可以很方便的加入用戶的自動化系統中。
HC601流量計量算法符合GB/T21446-2008《用標準孔板流量計測量天燃?xì)饬髁俊?、GB/T21391-2008《用氣體渦輪流量計測量天然氣流量》和GB/T17747-1999《天然氣壓縮因子的計算》，以及相關標準；每路計算周期小于75ms；具有自動補償，掉電保存，流量累計等功能。
二. 產品特點
HC601 模塊采用先進的32位ARM芯片（ARM技術），嵌入式實時多任務操作系統（RTOS） 。
符合 IEC61131-3標準，支持LD、FBD、IL、ST、SFC五種編程語言，提供標準C語言編程接口。
支持Modbus RTU/ASCII/TCP等通信協議，可選具有RS232、RS485、Ethernet等通訊接口。
電源、信號輸出輸入端均采取隔離保護，并與主控電路隔離。
看門狗及數據掉電保護功能，可長期保存設定參數及歷史數據。
選用優秀的工業級元器件產品，并經過嚴格的測試和篩選。
工作溫度-40～+70oC，工作濕度5～95%RH，適應各種室外惡劣環境。
三.通訊接口
HC601通訊接口：1個RS232/RS485（COM1）, 1個RS232（COM2）、2個Ethernet口（NET1，NET2）。其面板外觀圖如下所示：
四. 產品指標

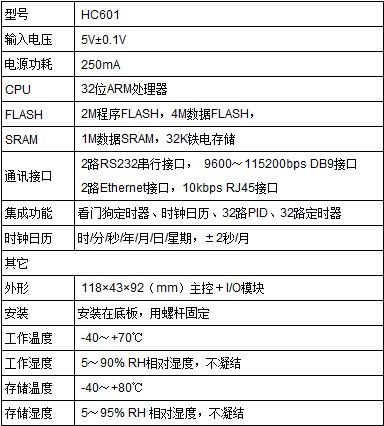

1. 主體參數指標

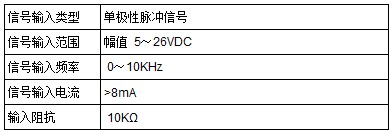

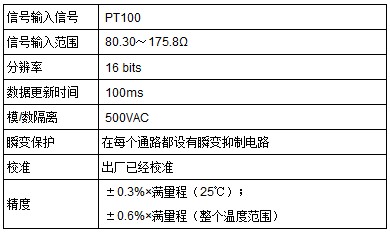

2. 信號采集指標

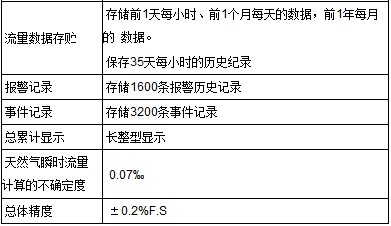

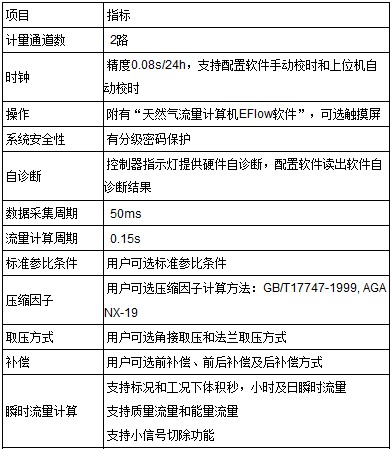

3. 流量計量參數指標
