測量和校直機床的幾何量誤差與旋轉軸心線誤差

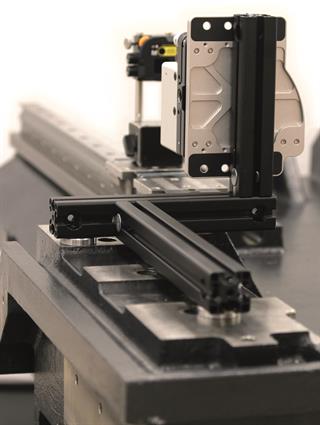

XK10激光校準儀設計用于測量機床的幾何量誤差與旋轉軸心線誤差。該激光校準儀配有專用機床夾具組件，相較于千分表、自準直儀和計量標準器等傳統測量工具，其測量速度更快，操作更簡單。XK10可以安裝在直線導軌上，確保導軌的直線度、垂直度、平面度和機器調平，以及評估機器旋轉部件的主軸方向和同軸度。
XK10激光校準儀能夠在機床裝配、維護和維修過程中測量幾何量誤差與旋轉軸心線誤差，精確地校直和調整機床軸，從而實現機床的最佳性能。這使得機床組裝和現場維修（包括定期維護或診斷碰撞原因）時間也相應縮短。
僅需使用XK10一臺系統即可測量和記錄各種類型的幾何量誤差。實時誤差讀數可用于在校直過程中對機器進行調整。

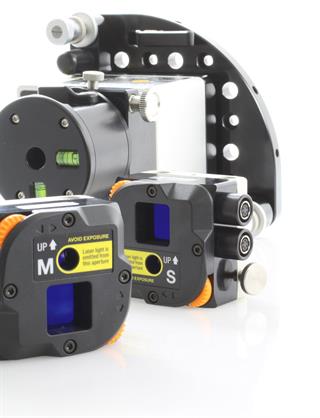

系統概述
●激光發射器是激光校準儀的主要光源，適用于大多數測量類型。發射器與M裝置配合使用，可用于幾何量測量，測量范圍長達30 m。
●S裝置和M裝置均含有發射器和接收器，可以根據測試中的誤差類型在不同的配置中使用。
●顯示裝置用于采集和記錄測量結果并顯示實時讀數，方便用戶調整。采用充電電池供電，方便長達30小時的移動操作。
●XK10激光校準儀包含一套機床夾具組件，專門用于提高測量重復性和精度。
主要特性與優點
已經過優化配置，可提供靈活的機床測量解決方案。這套組件適用于不同的機床尺寸和配置。
●可旋轉激光發射頭 — 輕松改變發射器光束的指向，使用一系列網格點來測量平面度。
●直觀的軟件界面 — 指導用戶快速、輕松完成安裝和測量過程。
●無電纜連接 — 無電纜設計，確保安裝和測量的靈活性。
●裝夾快捷 — 保證重復性和精度，同時縮短安裝時間。
●靈活性 — 一套通用組件，適用于不同機床配置的多種測量任務。
●自動分析 — 在測量后立即給出結果，實時顯示讀數，方便用戶調整。
