第一部分  概  述

1、應用背景

轉鼓，制革過程中生皮在里面翻轉（如為了洗皮、浸酸、鞣制、染色）或在里面清洗毛皮（通過與細鋸末共同翻轉）的回轉圓筒。 制革廠廣泛使用的重要設備，內裝凸樁或升皮板的木質圓桶。皮革可在鼓內按批同時操作。當由齒輪帶動轉動時，鼓內的皮張受到不斷的彎曲、伸展、摔搗、攪拌等機械作用，加快化學反應過程及改變革的物理性能。轉鼓應用范圍覆蓋制革大部分濕加工工序及干態摔軟、起絨等。

制革工藝過程通常分為準備、鞣制和整飾（理）三階段。浸水、浸灰、脫毛、軟化、浸酸、鞣制、染色、乳液加油等工序都要在轉鼓中完成。傳統的皮革制作過程中，轉鼓的供水調溫是通過手動方式來實現的，一般由技術熟練的工人根據自己的經驗來進行操作。由于人工操作的局限性，很難得到較高精度的混合水溫度及水量，并且供水調溫時間較長，在實際生產過程中，由于現場工況波動較大，如冷熱水溫度和輸出壓力不穩定等，因此，對皮革生產的質量產生了不利影響。

在準備及鞣制兩個工序，工人常年在多水潮濕的環境中作業，車間濕度高，加上勞動強度大，常易發生風濕性關節疼痛。制革工人長期與水和堿性溶液接觸，易引起皮膚脫脂、干燥、皸裂，指甲變薄、失去光澤、甚至與甲床分離；工人常患濕疹樣皮炎及手掌胼胝等。

采用自動調溫供水系統能明顯縮短調溫時間，精確控制水溫，有效保證產品質量，并能節省人力資源，保證工人安全。

2、轉鼓自動供水控制系統

    石家莊圣啟科技有限公司自主設計研發的制革轉鼓自動供水系統，是利用自動化控制技術、傳感技術、PLC無線通信技術為一體的自動化監控管理系統。

該系統充利用自動化控制技術對熱水、冷水管道集中監控，可監測水管道流量、流速、壓力、冷熱水箱的液位、溫度等，可控制各閥門的開啟、關閉，并通過無線通信技術將設備運行狀態清晰的顯示給用戶。

可廣泛應用與制革及印染行業。

第二部分：系統結構

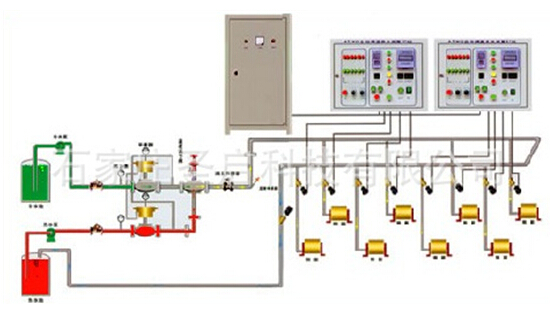

  制革轉鼓自動供水調溫系統是一套制革工業自動裝置，其結構是由主控制器、熱水池、冷水池、回水池、熱水泵、冷水泵、平衡閥、流量計、進水閥、回水閥、熱水溫度傳感器、冷水溫度傳感器、混水溫度傳感器以及連接管道和手動閥等組成。

第三部分：運行模式及原理流程圖

1、文字說明

水泵把冷水和熱水打入供水系統的混合站，混合站的調節閥根據溫度傳感器提供的溫度信號，進行配水，配置到合適的溫度后開始對轉鼓進行加水，加到需要的量系統自動關閉，在進行下一轉鼓的配水及加水，如此往復循環。

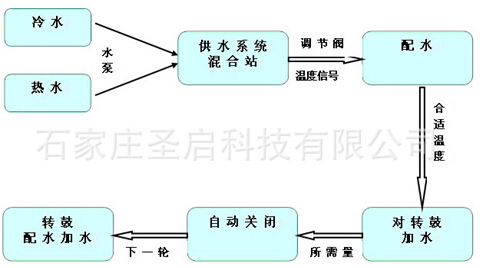

2、原理流程圖

第四部分：技術指標

---  主站：1個

---  分站：2個

---  電源電壓：AC 220V/50HZ  380V/50HZ

---  水溫控制精度：±1℃

---  水量控制精度：±10L

---  水溫自由設定：10-90℃的水溫，用戶任意設定；

---  控制數量：一套供水控制，可控8—12只轉鼓

---  熱水溫度：高于最高工藝溫度10—20度

---  氣源要求：1.5公斤壓力（用戶自備）。

---  配有緊急控制裝置、手動/自動轉換、監控報警裝置、自動水循環；

第五部分：系統優勢

(1)配水過程，回水始終與熱水箱相連，避免能源浪費；

水泵把冷水和熱水打入供水系統的混合站，混合站的調節閥根據溫度傳感器提供的溫度信號，進行配水，配置到合適的溫度后開始對轉鼓進行加水，加到需要的量系統自動關閉，在進行下一轉鼓的配水及加水，如此往復循環，回水始終與熱水箱相連，避免能源浪費。

（2）高精度：

水溫控制精度：±1℃；水量控制精度：±10L，可保證皮革質量的穩定。

(3)溫度控制：

始終采用雙溫度計控制，避免溫度失控，發生皮革損壞。

(4)自動/手動控制：自動控制的同時，保留手動操作功能；

支持手動控制、自動控制、遠程控制水泵的啟停及閥門的開關，控制模式可切換

(5)加水速度快，自動水循環，有效提高企業的生產效率；；

(6)高端電腦配置、達到自動控制，操作方便、靈活；

全面實現對流量、流速、水量、液位、壓力、溫度的智能化的監測與控制。

(7)系統功能完善，配有電腦記憶功能，停電后不會改變水溫、水量；

(8)系統技術純熟，能有效提高皮革質量和穩定性；

(9)集中控制：

 一套供水系統可控制8-12只轉鼓，可實現集中監控，節約人力資本。

第六部分：現場典型應用實例

1、辛集市海洋皮革廠

 辛集市海洋皮革有限公司，主要經營制革.服裝等，公司注冊資本50（萬元），公司的辦公地址位于河北省省會石家莊，公司內主要設有年產綿羊皮革四百萬張的制革車間,年加工量一百萬條的毛皮硝染車間,年生產十九萬件的制衣車間.產品主銷國內各地,遠銷歐美、亞洲及港澳地區

我公司技術人員根據其生產經營特點及其企業的要求，為該企業配置了我公司自主研發的SQ-AWS制革轉鼓自動供水系統。對熱水、冷水管道集中監控，可監測水管道流量、流速、壓力、水箱的液位、溫度等，并通過無線通信技術或GPRS/3G通訊方式清晰的顯示給用戶。實現制革轉鼓的自動供水、冷熱混水配水，提高皮革生產效率，保證了皮革質量的穩定性，節省了人力物力。

2、無極縣康惠達皮革有限公司

康惠達汽車皮革分公司，位于無極縣皮革工業區內,系1998年創辦的具有自營進出口經營權民營制造型企業。該企業主要以黃牛、水牛、豬、馬皮為原料，制造各種用途的皮革.客戶遍及中國大陸、臺灣、香港及美國、韓國及歐洲等國家和地區,擁有自動化噴涂生產線和自動控溫轉鼓35臺套 。

我公司技術人員根據其生產經營特點及其企業的要求，為該企業配置了我公司自主研發的SQ-AWS制革轉鼓自動供水系統。對熱水、冷水管道集中監控，可監測水管道流量、流速、壓力、水箱的液位、溫度等，并通過無線通信技術或GPRS/3G通訊方式清晰的顯示給用戶業這個過程實現制革轉鼓的自動供水、冷熱混水配水。

3、無極縣億毫皮革廠

 無極縣億毫皮革廠，無極縣齊洽,是一家集研發，生產，銷售與服務為一體的皮革企業。我公司技術人員根據其生產經營特點及其企業的要求，為該企業配置了我公司自主研發的SQ-AWS制革轉鼓自動供水系統。SQ-AWS制革轉鼓自動供水系統采用電腦計算機控制，可對熱水、冷水管道集中監控，可監測水管道流量、流速、壓力、水箱的液位、溫度等，并通過無線通信技術或GPRS/3G通訊方式清晰的顯示給用戶業這個過程實現制革轉鼓的自動供水、冷熱混水配水。
