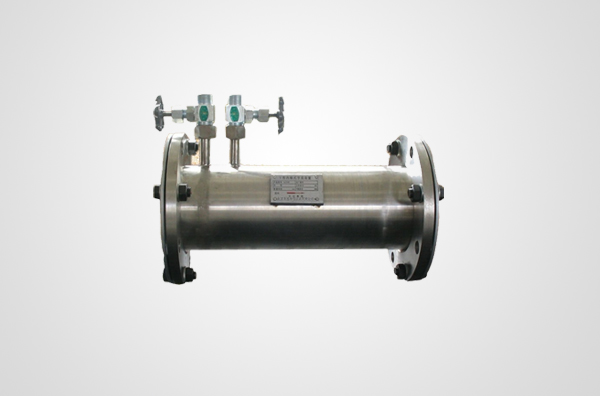

供應菲格瑞思LGVH系列錐型流量計：
概述
LGVH系列一體化智能錐型流量計按照國家機械行業標準《流量顯示儀表》（JB/T2274—91）和內錐流量計的計算方法，采用了MSP430和12864圖形點陣液晶顯示器等成熟器件，通過現場取差壓﹑壓力和溫度信號，將過去復雜的流量設定改造成了簡便易懂的中文菜單式設定，特別是實現了直接在現場就能準確地觀測出介質的瞬時流量（熱量）和累積流量（熱量）及溫度壓力等參數，同時可將流量信號用4～20mA電流方式傳送至控制中心（也可用通信方式）。
一體化智能v錐流量計在采用安裝了FG8800 一體化智能顯示儀后，每個測量點實現了現場設定和現場顯示，節省了4條傳輸導線，同時還大大減輕了控制中心的負擔。此外，還具備了日報、月報、年報查詢功能和斷電記錄查詢功能，可查詢最近兩年的單日累積量和最近五年的單月累積量，方便了用戶的測量和記錄。
二．工作原理
V錐流量計是由V錐傳感器和差壓變送器組合而成的一種差壓式流量計，可精確測量寬雷諾數（8 103≤Re≤5 107）范圍內各種介質的流量。
其測量理論是:由于實際流體都具有粘性，不是理想流體，當其在管道中流動時，在充分發展管內流動的前提下，具有層流和紊流兩種流動狀態。根據連續流動的流體能量守恒原理和伯努利方程：對于以層流狀態流動的流體，其流速分布是以管道中心線為對稱的一個指數曲面，流體通過一定管道的壓力降與流量的平方成正比。
V錐傳感器是咋測量管中安裝與管道中心線同軸的V錐體。該傳感器的測量管和V錐體是經過設計、精密加工的。流體在測量管內流進V錐體時，在V錐體前重新形成流態局部收縮，流速增大，靜壓下降，在V錐體前后產生壓差ΔP。在上游管壁（流體收縮前）處測得高壓（靜壓）PH，在V錐體朝下游端面的中心軸出開取壓口取得低壓PL
三．V型錐傳感器主要特點
顯著改善了傳統差壓流量計的使用局限
較高的精確度和重復性
無苛刻的直管段要求
自清洗功能，適用于容易結垢的臟污介質
氣液兩項測量
四．V錐流量傳感器的主要技術參數
1. 精度等級：±0.5%（差壓流量變送器精度應高于0.2級，含0.2級）
（β：0.45～0.85，當β<0.55，量程比4：1時，精度等級≤0.30）
2. 重復性：0.1%
3. 工作壓力：0～42MPa
4. 工作溫度：-40～850℃
5. 環境溫度：-40～65℃
6. 安裝直管段要求：前0-3D直管段、后0-1D直管段
7. 量程比寬：通常為10：1，選擇合適的參數可達到50：1
8. 壓損?。和瑯拥摩轮担瑝簱p是孔板的1/3-1/5
適用介質：V錐流量傳感器廣泛的應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流體的流量測量，幾乎適用于所有氣體、液體介質。
