通用物聯網網關IOT-861在工廠數據采集中的應用

關鍵字： 物聯網網關 IOT-861數據采集  KepwareKEPServerEX

一、 摘要

安徽某管業生產公司是一家主要生產新型給水、排水、燃?xì)狻⒐饫w電纜護套管等綠色環保塑料管材的公司，為了實現對工廠所生產管材的質量可追溯性以及生產工藝參數的實時監控，客戶需要對車間生產設備Kraussmaffei擠塑機的運行數據進行實時采集并記錄到本地?cái)?shù)據庫，然后再通過上位機軟件對數據庫中的數據進行實時分析；針對各車間的擠塑機設備，客戶希望能夠?qū)崿F(xiàn)遠程監控、遠程運維、遠程管理。

二、  系統構成

    上海泗博的通用物聯網網關IOT-861內置數據采集軟件KEPServerEX（OPC Server），KEPServerEX作為一個數據通訊平臺可以通過其內部的Kraussmaffei 擠塑機驅動實現與Kraussmaffei 擠塑機的通訊，并通過DataLogger 插件將實時采集的數據寫入到本地Oracle數據庫，然后再通過上位監控軟件對數據庫中的數據進行分析處理來實現對生產過程的實時監控，同時通過KEPServerEX 的IoT插件實現與云平臺的對接，實現對多臺擠塑機的集中遠程管理。

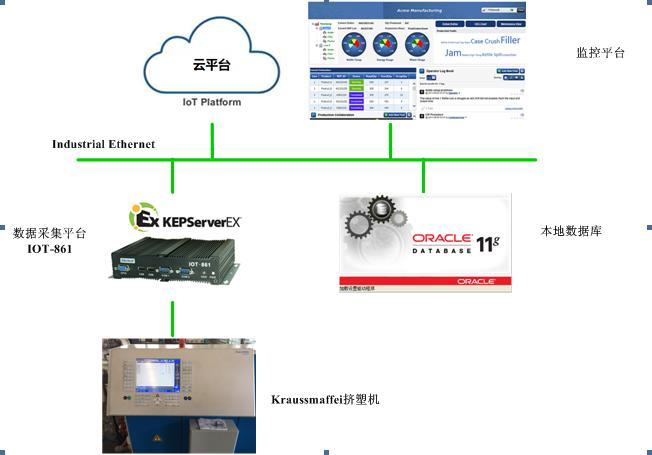

圖1系統結構圖

三、  IOT-861簡介

1.支持連接眾多主流廠商的設備，如Siemens、Rockwell Automation、Schneider、ABB、Omron、GE、Mitsubishi、Honeywell、Toshiba、Yaskawa和Beckhoff等

2.OPC接口，支持DA、XML DA、UA以及HDA接口

3.IoT接口，支持RESTful Client/Server、MQTT、ThingWorx

4.數據庫接口，支持向ODBC接口的數據庫寫入設備數據

5.具有快速的down機及故障恢復能力

6.新一代物聯網網關支持多達200種不同種類的協議，也可根據現場需求進行特殊規約的開發

7.具有以太網、串行口等多種高速可靠的通信接口用于系統擴展，使得設備的擴展性和配置靈活性大大增強

8.提供主備冗余、切換功能，可滿足用戶基于安全設想的各種要求

9.外部接口：

①  4個USB3.0接口

②  2個100/1000M網卡，支持網絡冗余

③  自帶6個COM口，支持RS485/422/232

④  支持HDMI高清輸出及VGA輸出

10.存儲：支持Mini-SATA盤，滿足大容量需求，穩定可靠；

四、KEPServerEX配置及數據庫數據查看

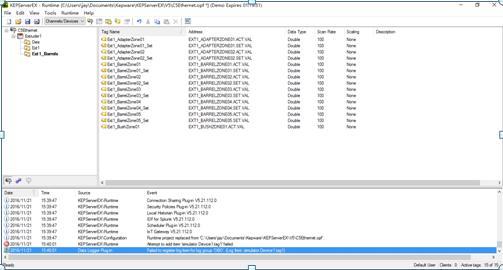

1.根據Kraussmaffei廠家提供的參數文檔新建project，查看設備實際IP地址在KEPServerEX中修改相應的IP參數。

圖2KEPServerEX配置

2.根據Kraussmaffei驅動中已有的tag，在DataLogger 插件中將所需要寫入數據庫的tag 選中并進行相應的參數配置。

圖3DataLogger插件配置

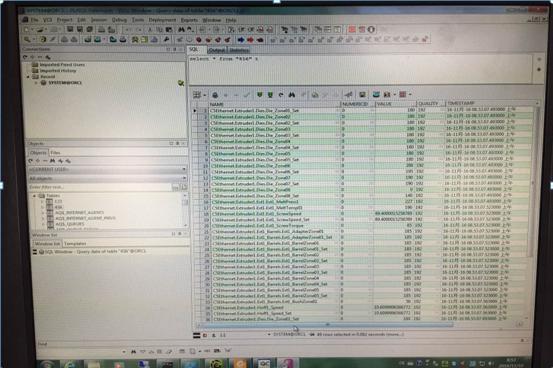

3.在PL/SQL developer中查看已寫入Oracle數據庫中的tag。

圖4查看數據庫

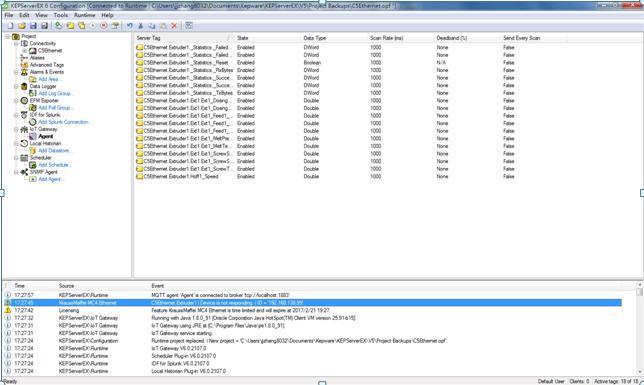

4.在KEPServerEX中的IoT插件中進行相應的配置：

                                                  圖5 IoT插件配置

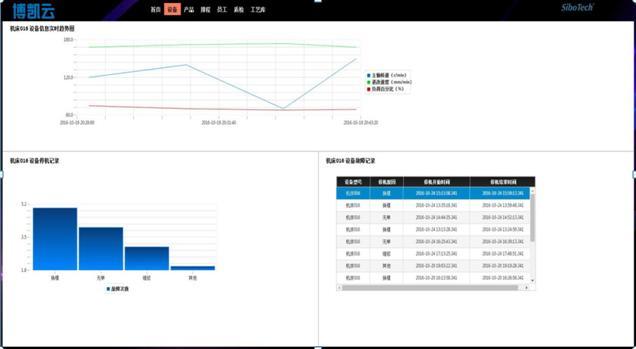

5.在云平臺中查看相應的數據。

                                                   圖6  查看數據

五、結束語

物聯網網關IOT-861作為數據采集平臺，其應用范圍的廣泛性及其工業級的穩定性為工廠的有序生產和穩定運行提供了可靠的保障，同時，其強大的設備接入能力和可擴展性也為工廠后續升級提供了可能性。
