在工業應用中，越來越多的復雜運動需要使用到可扭轉或三維高柔性電纜，并且要求這些電纜可以擁有和使用于直線拖鏈系統中時相似的使用壽命。芯線,束絞，屏蔽和護套材料必須要能承受彎曲時產生的擠壓力以及由扭轉運動產生的徑向壓力的變化。為此，不同“軟”結構元件如：粘膠纖維，PTFE元件或其它裝填元件等，都被用于高柔性機器人電纜中，以吸收扭轉力。
扭轉電纜對編織屏蔽提出了特殊要求。由于使用了特殊的PTFE滑動膜,屏蔽結構已經過了扭轉優化,可一定程度上地補償運動誤差。特別是對可扭轉總線電纜來說,在產品的整個使用過程中,傳輸特性參數如衰減,電纜載荷和信號質量都必須保持在偏差極小的正常數值范圍內。
這就要依靠經過特殊扭轉優化的絕緣材料和具有相應數值的衰減元件來實現。
在動力、伺服／控制電纜和總線電纜中使用了高耐磨性能．不含鹵素且抗阻燃的PUR護套材料,可有效保護經過扭轉優化的絞合元件不受損壞。因此,在完全不同于直線拖鏈的此類應用中．我們無法對于某根用于扭轉應用中的電纜,隨便確認它“是／否”
適用。

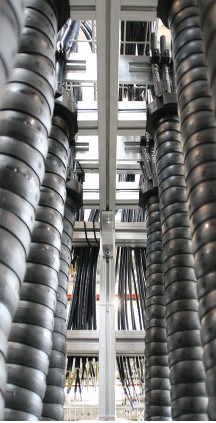

通過比較不同的測試結果,易格斯已研發出了一套“扭轉測試標準”,以評估電纜的適用性。根據這套標準．所有可用于chainflex? ROBOT拖鏈的高柔性機器人電纜都在取長1米，做+/-180°扭轉的測試中經過了3,000,000次往返運動的測試。此外，我們還進行了一項測試．將電纜置于一根長度約；2500毫米的拖鏈中進行270°的扭轉。期間，因為向心力會使電纜承受極高的負載和沉重的沖擊力，這種情況通常會發生在工業機器人的應用中。

所有不帶屏蔽,帶甲胄式擠壓成型外護套的標準高柔性控制電纜CF5,CF77.UL.D和CF9系列都符合上述易格斯標準,并已在實際扭轉應用中經過了驗證。以下是目前可提供的可扭轉CF ROBOT電纜類型：
l混合/控制電纜
l動力/伺服電纜
l總線/數據電纜
l FOC電纜
我們還可以根據您的選配，為您提供帶接插件的預裝配高柔性ROBOT電纜，以及可即裝即用的預裝配拖鏈(電纜已裝配)。
