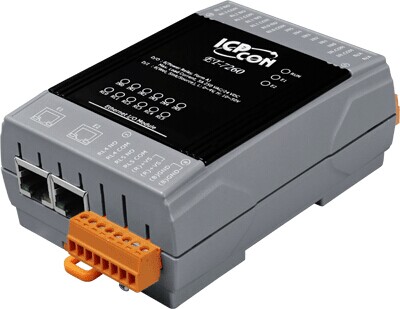

ET-7200/PET-7200系列為泓格全新的支持以太網絡遠程監控的I/O模塊，該系列包含模擬量輸入/輸出、數字量輸入/輸出、熱電偶及電阻溫度測量 (RTD) 模塊等。這一系列模塊支持Modbus TCP/UDP通信協議，通過10/100M以太網絡，能輕松而迅速的建立遠程監控系統。Modbus為現今連接工業電子設備方式中最普遍且常用的工業標準通信協議，因此ET-7200/PET-7200系列模塊能完美地整合至HMI、SCADA、PLC與其他軟件系統，提供完整的I/O解決方案。

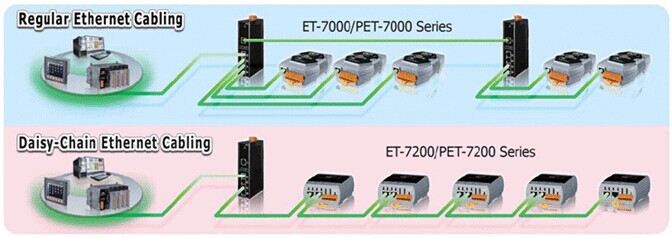

菊花鏈以太網電纜
ET-7200/PET-7200系列I/O模塊內建以太網絡交換器以實現菊花鏈網絡，可達到部署容易而減少以太網絡的布線成本，且可提高網絡擴充性。
LAN Bypass
ET-7200/PET-7200系列I/O模塊的內建以太網絡交換器具備 LAN bypass 功能，確保當菊花鏈網絡中的ET-7200/PET-7200模塊斷電后，其網絡中的設備仍可正常聯機通訊而不會造成所有設備通訊中斷。
以太網絡供電
PET-7200系列模塊符合IEEE802.3af以太網供電標準(classification, Class 1)，能借由以太網絡獲得供電，無需額外的電源插座就可使用。以太網絡供電 (Power over Ethernet，簡稱PoE) 是一種可以在以太網絡中透過雙絞線傳輸電力與數據到設備上的技術。PoE不需要更改以太網絡的纜線架構即可運作，電源和控制信號在同一組雙絞線內傳輸，可降低電源布線與維護成本，并能提升系統的可擴充性。

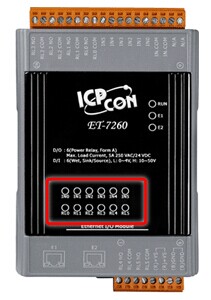

數字量輸入/輸出狀態指示燈
ET-7200/PET-7200系列都具有LED指示燈用于顯示目前系統執行狀態、網絡聯機狀態與每個數字量輸入/數字量輸出通道的狀態。

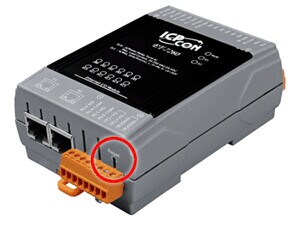

重置按鍵
ET-7200/PET-7200系列模塊提供二種方式可將模塊回復到出廠設置：1. 使用網頁界面恢復出廠設置 2.使用重置按鍵恢復出廠設置。
當用戶忘記賬號/密碼而無法登錄至ET-7200網頁服務器時，可以使用重置按鍵快速地將模塊恢復至出廠時的設置。

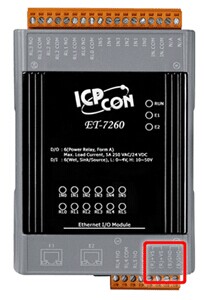

二組電源輸入端子
ET-7200/PET-7200系列模塊配備二組電源輸入端子，使布線方式將更為容易。
ET-7200/PET-7200系列與ET-7000/PET-7000系列產品比較表
|
|
ET-7000
|
PET-7000
|
ET-7200
|
PET-7200
|
|
軟件功能
|
|
內建網頁服務器
|
支持
|
|
電壓
|
支持
|
|
電流
|
支持
|
|
通訊接口
|
|
以太網絡端口
|
1 x RJ-45, 10/100M Base-Tx
|
2 x RJ-45, 10/100 Base-TX, Switch Ports
|
|
通信協議
|
Modbus TCP 和 Modbus UDP
|
|
通信安全機制
|
ID,密碼和IP過濾
|
|
內建雙看門狗機制
|
模塊 (0.8 秒) 和通訊(可編程)
|
|
PoE 供電
|
-
|
支持
|
-
|
支持
|
|
LED 顯示燈
|
|
系統狀態
|
支持
|
|
以太網絡聯機狀態
|
支持
|
|
數字量輸入/輸出狀態
|
-
|
支持
|
|
電源
|
|
反極性保護
|
Yes
|
|
電壓輸入
|
10 ~30 VDC
|
12 ~ 48 VDC
|
12 ~ 48 VDC
|
|
電源輸入端子
|
1組
|
2組
|
|
機構
|
|
尺寸 (長x寬x高)
|
123 mm x 72 mm x 35 mm
|
120 mm x 76 mm x 38 mm
|
|
其他
|
|
重置按鍵
|
-
|
支持
|
ET-7217/PET-7217:
ET-7217/PET-7217包含8個模擬量輸入通道與4個數字量輸出通道。每一個模擬量輸入通道可以個別設定不同的輸入范圍，亦可將每個通道個別設定為電壓或電流輸入；當設定為電流輸入時僅需調整內部Jumper，不需再外接額外的電阻。
ET-7217-10/PET-7217-10:
ET-7217-10/PET-7217-10可提供10個差動模擬量輸入通道，或是20個單端模擬量輸入通道。每一個模擬量輸入通道可以個別設定不同的輸入范圍，亦可將每個通道個別設定為電壓或電流輸入；當設定為電流輸入時僅需調整內部跳線，不需再外接額外的電阻。
ET-7242/PET-7242:
ET-7242/PET-7242為一16通道汲極數字量輸出模塊。其數字量輸出通道可連接RM系列繼電器模塊控制電感性負載。
ET-7251/PET-7251:
ET-7251/PET-7251提供16個汲極/源極數字量輸入通道。其數字信號輸入方式為濕接點輸入，每個數字量輸入通道亦可作為100 Hz、32位的計數器。
ET-7253/PET-7253:
ET-7253/PET-7253提供16個源極數字量輸入通道。其數字信號輸入方式為干接點輸入，每個數字量輸入通道亦可作為100 Hz、32位的計數器。
ET-7267/PET-7267:
The ET‐7267/PET‐7267 為一8通道Form A高功率繼電器(Power Relay) 輸出模塊，輸出接點切換信號可達5A/250 VAC或5A/24VDC 。
