引言
隧道本地控制器系統可收集、處理和存各隧道內外場設備的檢測數據，監視外場設備工作狀態，上傳給監控分中心，并接收監控分中心命令對外場設備進行控制。另外本地控制器系統還具有本地自動控制的功能，在維修、測試、監控分中心設備故障、通信故障等情況下可由本地控制系統代替監控分中心進行控制。

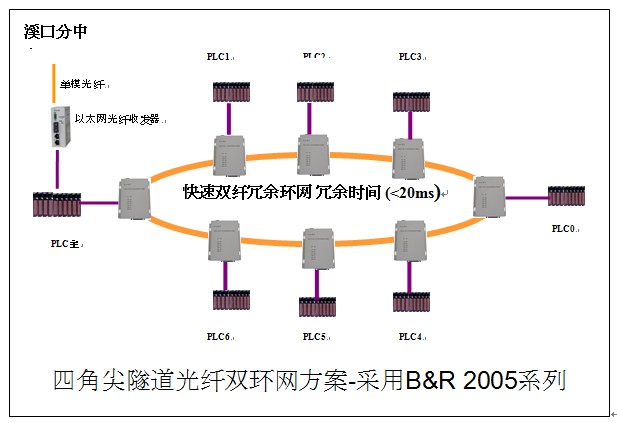

為保證隧道運行的可靠性，隧道內本地控制器之間網絡的邏輯拓?fù)浣Y(jié)構一般為環形結構。采用光纖把每個隧道的所有本地控制器(PLC設備)連接成現場環形控制網絡，而且光纖物理路由均為雙洞成環。
系統結構
在浙江甬金高速公路寧波段的隧道交通監控系統中，采用了B&R2005系列作為隧道內的本地控制器的核心設備，并配以隧道本地光環網，加上隧道變電站內的附帶PP35操作面板的本地控制器，通過以太網與上位機之間傳輸數據，共同構成了一個典型的隧道交通監控系統。
主要模塊
在本地控制器中，除了采用貝加萊2005系列的CPU模塊、電源模塊作為主控模塊以外，還采用了模擬量輸入接口模塊、數字量輸入/輸出接口模塊作為外圍設備的控制接口，并采用通信模塊以保證本地控制器之間，以及本地控制器和上位機之間的通訊暢通。
B&R 2005主要特點
提供了豐富的編程手段

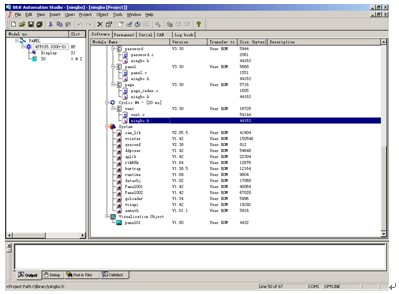

在實際的設備軟件調試和運行中，貝加來提供了非常強大的編程工具和與WINDOWS相兼容的操作環境，以及考慮周全的調試接口，用可視化的界面，配以硬件設備，可以讓程序員短時間內完成繁復單調的工作，大大提高了工作效率。
圖形化的面板操作

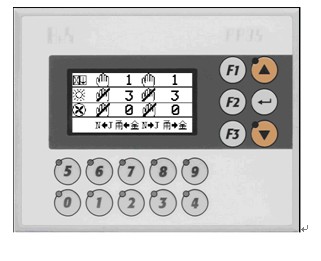

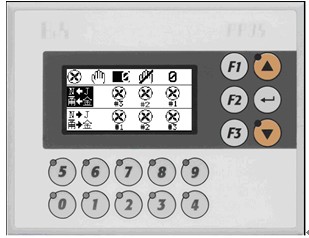

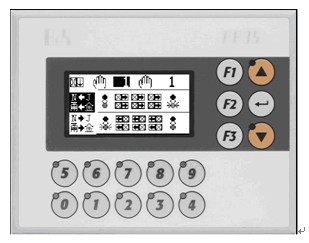

通過用戶編程，提供了非常實用的圖形化操作界面的面板PP35。方便了維護人員的日常檢查和維護。
結語
用B&R2005系列PLC構成的隧道監控系統，接口豐富，能支持模擬量、開關量、串行通信信號的輸入；支持CAN總線和其他現場總線形式；結構簡單，可擴展性強；
作者：李建芳 秦言霆 世博瀚智能交通系統設備(上海)有限公司
