產品概述
　　RS201通信管理機是高度集成的新一代嵌入式數字化智能通信管理裝置（全面支持IEC 61850），是數字化變電站自動化系統的一個重要組成部分，用于實現對整個變電站現場的信息采集，并集中送往當?shù)刈冸娬颈O(jiān)控系統或者遠方調度自動化系統，同時將變電站監控系統或者調度自動化系統的控制命令傳遞給各測控裝置，實現當?shù)鼗蜻h(yuǎn)程控制。
　　產品主要功能和特點
　　產品特點
　　高性能的硬件平臺-- 采用工控業界聞名的臺灣MOXA公司ThinkCore系列產品，無風扇設計，穩定可靠，性能高。
　　支持IEC 61850 -- 完全支持國際標準的IEC 61850規約，并可實現其它規約轉換成IEC 61850規約
　　豐富的通信接口類型 -- 具有8口或者16口的RS232/RS485/RS422，2個或者4個網絡接口。
　　穩定高效的軟件系統 -- 采用了Linux的嵌入式操作系統，系統運行穩定，能夠高效地完成變電站自動化系統通信任務。采用有效的緩沖機制，確保變位信息、事件順序記錄及遙控等操作100％不丟失。
　　強大的調試維護手段 -- 通過Moxa以及我們公司開發的設置調試軟件，可以方便靈活的完成程序升級、設置參數、查詢通信報文、查詢數據、模擬控制、接收保存調試信息等功能。
　　靈活的現場擴充能力 -- 系統采用C++開發，所有對象（端口、鏈路、終端、規約）均以類來描述，具備良好開放的軟件框架結構，提供二次開發包，可在已有規約類的基礎上繼承或者全新開發現場需求的特殊規約類。
　　SEL通信管理機部分兼容功能 -- 采用與SEL2020/2030同樣的通信方式，可在與SEL綜保裝置串口通信時同時運行SEL ASCII和SEL Fast Message兩種規約，用戶通過Telnet可訪問RS201通信管理機以及通過PORT命令透明訪問SEL綜保裝置，完成SEL綜保裝置所有的查詢設置整定功能。兼容SEL5040等軟件部分功能。
　　主要功能
　　采集站內智能電子設備信息 -- 通過串口方式、485總線和網絡方式與站內的智能電子設備（綜保裝置、電子電度表、測控裝置、站內模擬盤、直流屏、消弧裝置、主變溫控裝置等）進行通信，接收處理并轉發智能電子設備上送的各種信息。
　　實現與站內變電站監控系統通信 -- 將各種采集的信息送往站內監控系統，通過監控系統值班人員可以方便直觀地監控整個變電站運行情況。同時將監控系統下發的各種控制命令轉送給智能電子設備。
　　實現與遠方調度中心自動化系統通信 -- 承擔與調度中心自動化系統的通信任務，一方面將自身采集信息上送，另一方面將遠方調度中心下發的命令轉給具體智能電子設備執行。
　　實現網關功能 -- 內嵌網關功能，可以完成各端口之間及各規約之間的轉換。特別是各種規約轉換成IEC 61850規約以及IEC 61850轉換成IEC870-5-104等。
　　實現信息的合成運算 -- 可以根據工程需要按照計算規則編輯合成新的信息，合成信息可與實采信息等同處理，轉發給調度、站內監控系統。
　　實現主備雙機運行 -- 實現了主備雙機配置運行，主機負責系統的通信，備機處于熱備用狀態，主備雙機可以根據兩側運行情況如硬件狀態、通信狀態等自動進行切換。
　　實現在線調試和監測 -- 通過配套的調試軟件，技術人員能夠非常方便地監視通信管理機的運行細節，可以觀察數據庫的實時變化、觀察各個通信口的數據報文、通信狀態、調試信息。強大的網絡聯機維護手段可以大大提高工程現場的維護和調試效率。
　　通信接口
　　2個或者4個以太網接口，10/100M自適應。
　　8個或者16個可配置串口（RS-485/422/232），300～19200 bits/s，可選。
　　支持的通信規約
　　IEC61850
　　部頒CDT遠動規約
　　IEC870-5-101遠動規約
　　IEC870-5-103繼電保護通信規約
　　IEC870-5-104遠動規約
　　DNP3.0
　　MODBUS
　　SEL ASCII和Fast Message
　　Custom 通過用戶在數據庫中定義發包內容及收包解析方法，適用于絕大部分一發一收自定義規約。
　　可以根據不同廠家的智能產品定制通信規約接口。
　　典型配置

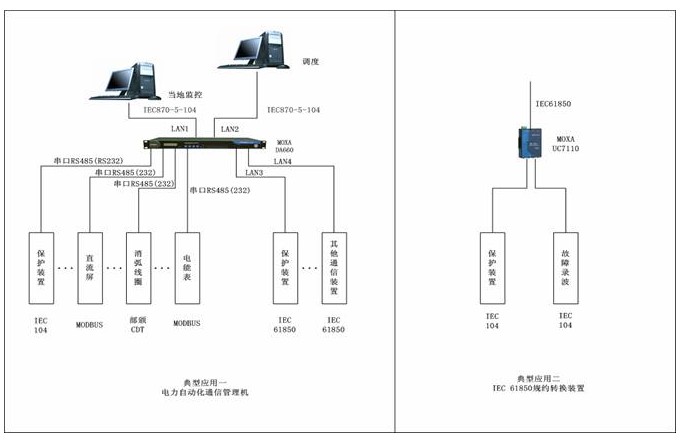

　　RS201通信管理機目前多應用于變電站自動化系統中，其典型應用結構可以見下圖：
