某全球知名的石化公司最近更新了其在比利時生產現場的遠程監控系統。在這次技術升級當中，有兩個主要目標：建立起中央控制系統和搭建一個穩定可靠的通信網絡。而提煉石油產品過程中的溫度和壓力是非常需要注意的。并且，正是由于提煉物的自身特性，它們會使用易燃的物料，而這些物料往往會直接暴露在陽光之下。為了保證企業的安全，系統必須很好地設計來避免火花接觸到易燃物，同時，監控系統的設備也必須能適應此苛刻的環境。
公司希望網絡升級后，能夠滿足目前甚至未來應用所需的帶寬。不僅包括中心控制室用于操作和維護所需的數據，而且系統還需要滿足將來擴展可能所需的語音、視頻監控和安防方面的需求。
系統描述

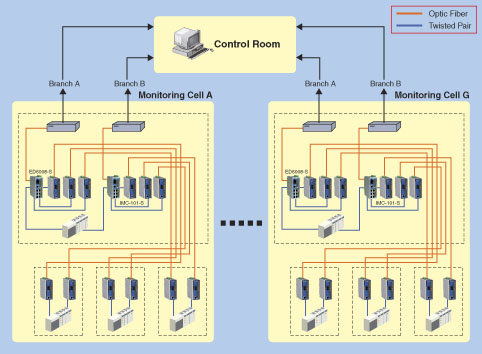

監控系統被分割成7個相互獨立的單元。對于這些不同單元之間的遠距離通信，就可以選擇使用單模光纖網絡來作為控制中心和關鍵設備之間的通信網絡。系統集成商——Honeywell是使用DCS來監視現場的溫度和壓力的?，F(xiàn)場通過使用Moxa ED6008-S-SC-T工業以太網交換機搭建起冗余單模光纖網絡，把相關信息收集和傳輸?shù)奖O(jiān)控室。對于一些遠端不容易實現網絡延伸的現場，使用工業級光電轉換器Moxa IMC-101-S-SC-T來進一步擴展通信的距離。
由于監視單元都是接近甚至在高溫的提煉車間里面，因此，所使用的設備都被要求滿足Class 1 Zone 2的標準。此外，設備的可靠性也是必須考慮的問題。車間里的溫度相當?shù)母?，而煉化現場又往往是無人值守的，所以，當設備發生故障時，通常都沒有人員可以及時去解決相關狀況。正是由于這個原因，ED6008-S-SC-T和IMC-101-S-SC-T的產品憑著其堅固的外殼設計、很高的MTBF、無風扇設計等受到了用戶的青睞。
現在工程師可以完全控制所有灌區的操作，配置報警設置，在某些事件發生時可以直接或者遠程進行報警。通訊和安全都得到了極大的提升，監視同樣數目的儲存設備僅僅需要少數幾個人。而且網絡很容易增加一些設備例如遠端攝像頭和其它監視設備（ I/O）。
MOXA解決方案
1. 通過一個工業以太網實現中央監控。
2. ED6008和IMC-101系列產品已經通過Div.2/Zone 2 的認證，能夠在易爆環境中使用。
3. ED6008和IMC-101系列產品支持單模光纖傳輸，滿足遠距離傳輸?shù)囊蟆?span lang="EN-US">
4. Moxa工業以太網交換機和光電轉換器的“-T”型號產品可以在極端的溫度環境(-40~75?C)下穩定運行，非常好地滿足了煉化環境的要求。
5. 無風扇設計和低功耗設計保證產品的高平均無故障時間(MTBF)，ED6008系列達到230,000小時，而IMC-101系列為810,000小時。
6. ED6008系列產品可以在異常情況下，發送e-mail進行報警。或者在網絡失效時，根據系統管理功能的要求，通過e-mail發送實時的相關報警信息。
7. IP網絡易于與其他系統和應用進行整合。
主要產品
ED6008-S-SC-T
? 支持Moxa Turbo Ring，自愈時間少于300 ms
? 可以通過WEB 瀏覽器很方便地進行管理
? -40~75?C的寬溫工作范圍
? 基于用戶所設置事件的e-mail或者繼電器報警
ED6008-S-SC已升級為EDS-408ASS-SC
IMC-101-S-SC-T
? 支持Link Fault Pass-Through
? 冗余24 VDC雙電源輸入
? 針對電源故障和端口連接情況的繼電器輸出報警
? -40～75?C的工作溫度范圍
