鎮海石油儲備基地位于長三角，隸屬于中國石化，是國家發改委旗下第一個石油儲備基地。因?yàn)橹袊詣踊刂萍夹g(shù)有限公司在石化行業具有多年的經驗，在這次鎮海石油儲備基地的招標中，一舉中了多個自動化監控項目。
中國不斷發展的環境安全概念，龍頭企業例如中國石化都轉向自動監控，確保能夠?qū)?bào)警事件做出快速反應。
系統描述

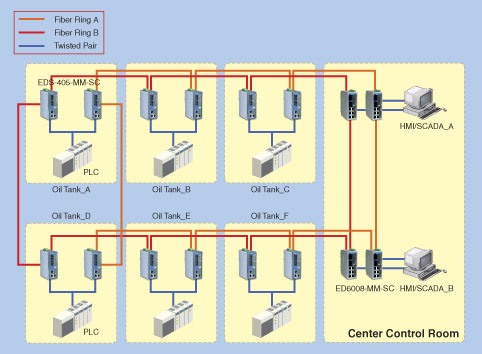

石油儲備基地總共有6個油罐需要監控。當油罐需要監控的數據傳輸?shù)?/span>PLC，PLC將立即處理這些信息。主機通過軟件收集PLC的數據，包括現場的監視，報警和數據管理。油罐之間的距離比較遠，因此采用能夠長距離傳輸?shù)亩嗄９饫w組網。安全通常是石化行業最重要的概念，所有的設備在工作時都不能產生火花。由于Moxa EDS-405-MM-SC和ED6008-MM-SC冗余以太網交換機具有高性能，工業可靠性和通過了Class 1、Div2(Zone2)認證，所以被選中在項目中使用。主機使用EDS-405-MM-SC和ED6008-MM-SC交換機組成雙環拓?fù)?，?shí)現網絡冗余。每個油罐放置2臺EDS-405-MM-SC，中控室放置4臺ED6008-MM-SC。
Moxa解決方案的多樣性和可靠性使監控和管理系統更加靈活。ED6008和EDS-405都支持Turbo Ring功能，Turbo Ring主要是用于組建冗余環網拓?fù)?。?dāng)網絡出現故障時。Moxa Turbo Ring能夠在300 ms內切換到備份路徑，實現冗余，增加系統的可靠性。此外，交換機還提供繼電器輸出報警，通知工程師在網絡故障時檢查網絡，協助管理網絡狀態。每個端口的連接和電源輸入的狀態。
升級后，操作員能夠立即收到報警信息，很容易地在遠端控制室檢查狀態。實時監視油罐的存儲位置，壓力和流速，增強了監視的靈活性，增加了安全性和記錄保存。使用新系統，僅僅需要幾個工程師。系統通過自動處理，簡化了決定，整個工廠獲取更好的控制和維護。
MOXA解決方案
1. 通過Moxa Turbo Ring技術實現雙環拓?fù)涞目煽康木W(wǎng)路
2. Moxa工業級以太網交換機和光電轉換器通過了Class 1Div2/Zone 2認證，可以在危險環境中使用
3. 交換機提供多模光纖接口能夠滿足石化行業中站點間的距離比較遠長距離傳輸?shù)囊?span lang="EN-US">
4. EDS-405和ED6008提供導軌安裝方式，適合與PLC放置在一起
主要產品
ED6008-MM-SC
? 快速冗余光纖環網
? 長距離傳輸能力
? 網路異常自動報警
? SNMP OPC Server PRO易于集成
? 高MTBF和工業級設計
? 易于通過網絡進行設置和管理
ED6008-MM-SC已升級為EDS-408A-MM-SC。
EDS-405-MM-SC
? 即插即用，快速冗余環網解決方案
? 網絡異常自動報警
? 冗余24 V直流電源輸入
? 換線快速恢復
EDS-405-MM-SC已升級為EDS-405A-MM-SC
