關鍵詞：污水處理，遠程監控，組態軟件，實時數據庫

一、概述：

由于污水處理站一般安置在戶外，給實時監控帶來了比較大的難度，所以要對其監控只能采用無線數據傳輸?shù)姆绞絹?lái)進行。而紫金橋軟件通過接收污水處理站傳過來的無線數據，能夠?qū)ζ湮鬯幚碓O(shè)備進行實時狀態監控、開關機狀態顯示、運行記錄查詢、實時報警顯示、報警記錄查詢和設備運行時長記錄等操作。

二、功能描述：

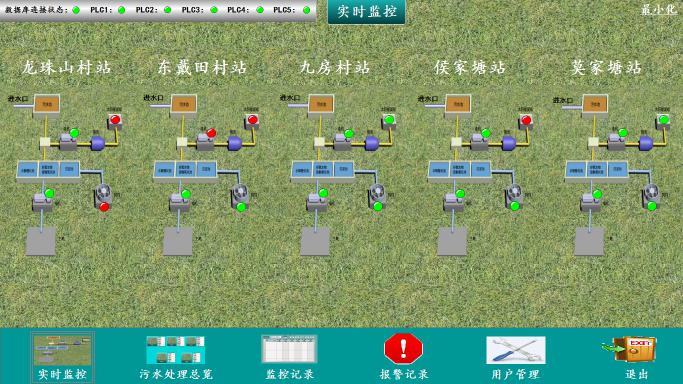

1、實時狀態顯示

每一個污水處理站中有4臺設備的運行狀態需要監控顯示，我們通過紫金橋軟件自帶的報警監控?zé)艨丶?lái)實現狀態的顯示。其中，當監控?zé)魹榫G色時，表示該設備正在運行狀態；當監控?zé)魹榧t色時，表示該設備正處于停機狀態。

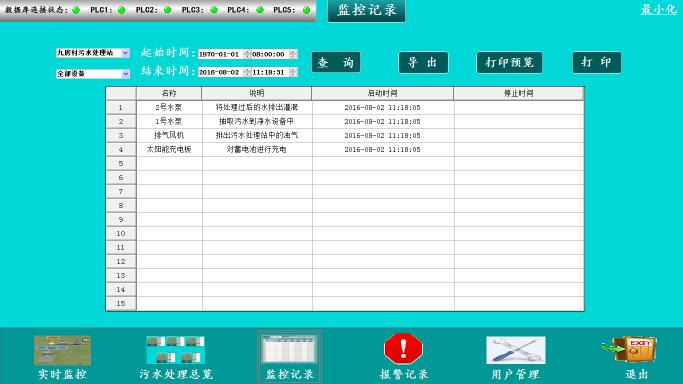

2、運行記錄查詢

為了使用戶能夠更好的分析設備的運行情況以及更好的掌握污水處理站的處理動態，紫金橋軟件的自由報表控件和關系數據庫，可以很方便的記錄下污水處理站中各個設備的運行狀態和運行時長，并通過下拉框控件對需要觀察的污水處理站點進行切換和選擇。

3、報警查詢

除查詢?cè)O(shè)備的運行記錄方式可了解整個污水處理站的運行情況之外，用戶還可以通過報警查詢來迅速知曉整個污水處理站的運行狀態。剛進入報警界面時，顯示的是實時報警，如果沒有報警發生，那么此界面為空；如果有報警發生，那么此界面會出現紅色報警提示。此外該界面還提供歷史報警查詢和報表打印功能。

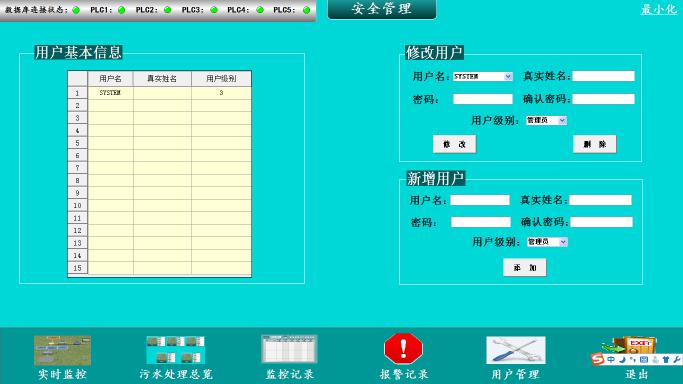

4、用戶管理

用戶管理界面可以對當前登錄賬號進行增加、刪除和修改，用戶可通過這些功能實現賬號管理。

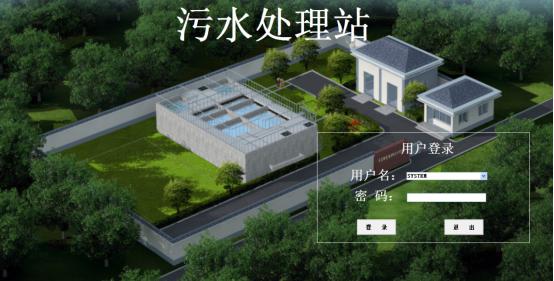

以下為登錄界面，需要選擇用戶名并輸入對應的密碼。

5、連接狀態顯示

通過連接狀態欄，我們可以得知紫金橋組態軟件與關系數據庫的連接狀態以及與用于各個污水處理站采集數據的PLC的連接狀態。

此狀態也使用紫金橋軟件提供的報警記錄燈來顯示。綠色代表連接正常，紅色代表連接斷開。

三、總結

污水處理站監控系統主要是通過紫金橋組態軟件的串口通訊方式采集實時數據，并將相關信息保存到關系數據庫中，同時提供歷史查詢和一些登錄賬號的設置更改等功能。
