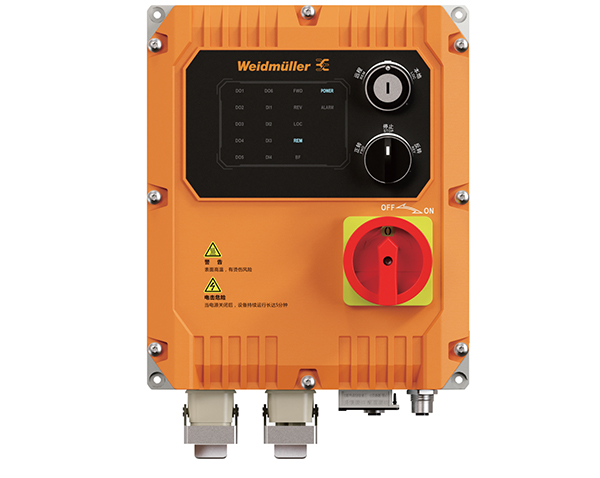

魏德米勒SDD200系列分布式變頻器主要針對負載三相異步電機，工作電壓為三相電壓AC380V~480V，功率范圍是0.75KW至3KW。采用高防護等級(IP54)、高集成性、插拔式接口的設計理念，可以幫助用戶非常方便地進行現場工程施工、布線、組態調試等工作。集成多點數字量輸入輸出以及對Profinet總線協議的支持，非常適合在分布式電控方案的物流輸送機和分揀系統中使用，尤其是皮帶輸送機，輥筒輸送，鏈條輸送等應用。
特點：
1.高強度：滿足EN/IEC 61800-3標準，符合環境保護相關規范(RoHS)。
●寬溫工作
-20~45℃。在45度工作溫度下無需降容，保證了在一些炎熱環境下的應用如半開放式的物流中轉站。可靠的低溫運行，非常適合冷庫應用
●IP54高防護等級
可以有效地防止灰塵以及防止濺水，提高了現場的易維護性
●冷卻方式
自然散熱與強制風冷。采用背面設計，在保證系統的穩定可靠性基礎上，可以減少運行過程中現場人員與散熱表面的接觸，從而降低人身意外傷害的風險。
2.高集成：支持Profinet通訊協議，快速配置。
●變頻器控制
實現對變頻器在線啟停、頻率設定、加減速時間等功能配置。
●狀態監視
實現對變頻器運行狀態、啟停、正反裝、輸出電壓、報警等數據的監控。
●數字量I/O
實現邏輯數字量輸入輸出的控制，可靈活配置接入現場傳感器與執行器。
3.易安裝：在功率段0.75至3KW，采用相同的尺寸規格，相同的安裝方式，可支持掛壁安裝、支架安裝等靈活安裝方式。結合魏德米勒連接器領域的經驗，整機對外接口均采用快速聯接方式。
●電源與電機輸出
采用重載連接器，尺寸緊湊，載流量大，安全可靠。
●標識
所有端口，均有清晰標識與防呆設計，用于識別不同的功能，避免誤接線。
4.易調試：用戶可以通過Profinet在線方式或者本地鍵盤模式對變頻器進行參數的配置。
●在線模式
通過上位PLC進行參數配置與監控。
●本地模式
通過附件操作鍵盤，在本地進行頻率設定、加減速時間、溫度監控、故障代碼顯示等功能。另通過出廠預設參數，可以在無上位控制器的情況下，快速本地啟動，給現場機械試機工作帶來便利。
5.易維護：本體自帶指示燈與主令控制：
●LED指示
通電狀態、通訊狀態、運行模式、正反轉信息、以及DI/DO的通斷狀態。
●鑰匙開關
通過切換鑰匙開關，可以實現遠程以及本地控制模式的切換。
●旋轉開關
通過旋轉開關，可以實現正轉、停止、反轉功能。
●維護開關
動力電源的切斷與開啟。維修掛鎖，即當變頻器維護開關置于OFF狀態時進行掛鎖，防止在維修保養設備階段，變頻器誤上電、電機運轉，導致可能的人身傷害情況發生。
運行掛鎖，即當變頻器維護開關置于ON狀態時進行掛鎖，防止在運行過程中，誤操作，導致變頻器斷電，對電機輸出停止，影響現場正常的工作。
