1.概述

橫跨膠州灣全長36.48公里的青島膠州灣大橋，穿越膠州灣海底全長9.47公里的青島膠州灣隧道正式通車。

青島膠州灣隧道工程全線采用LED隧道燈照明，使用燈具數量約6500套，燈光控制信號依靠兆越公司的自愈環串口光端機進行傳輸。

ME-M4000系列自愈環串口光端機使用兩個光口構成自愈式光纖環網，拓撲結構為環形，當環內某條光纜斷開或某臺設備損壞時，數據鏈路會重新構建，保證其它站點的數據不受影響，自愈時間可達微秒級。

另海底隧道內的海霧腐蝕性強烈，安裝在隧道內的光端機要保證不會因為海霧腐蝕而減短使用壽命。ME-M4000系列自愈環串口光端機的元器件嚴格按照工業級以上標準進行選型，能完全滿足各種工業環境下的高可靠性通信。

2.通信結構

2.1安全的通信結構

為了隧道內LED燈控制系統的通信安全，本方案使用自愈環形通信結構，可保證在光纜意外斷開時不影響所有站點通信，在某個站點控制器或光端機發生故障時不影響其它站點的通信。

2.2標準化、開放性原則

ME-M4000提供1路標準RS-485接口，速率300bps~115.2Kbps自適應。光纖通道使用透明傳輸方式，可兼容所有通信協議，以保證系統在使用中的可操作性和穩定性。

2.3供電安全

  系統供電方式采用直流24V，設備均使用冗余電源，可保證在一路電源發生故障后另一路電源，設備需要提供干接點告警功能，在其中一路或兩路電源發生故障時有告警信號輸出，方便現場人員了解供電狀態。

2.4狀態指示燈

通信設備提供電源、光纖鏈路連接/斷開、RS485信號數據傳輸?shù)戎甘緹簦苑奖悻F(xiàn)場操作人員的調試。

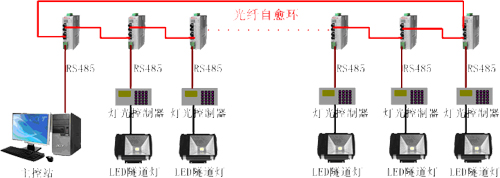

3.拓撲結構

4.方案功能特點

1.本方案實現燈光控制器與主控站之間的光纖傳輸，避免了傳統RS-458通信方式的距離限制，同時也避免了信號傳輸中存在的干擾。

2.使用光纖自愈環，自愈時間達到微秒級，極大地提高了系統可靠性。

3.自愈環光端機采用全透明方式傳輸，可兼容所有通信協議，大大降低系統調試成本。

4.低成本方案，可操作性強。

5.結束語

本文以敘述了自愈環串口光端機在LED隧道燈照明系統中的應用，對新型的LED照明系統有一定的參考價值。
