簡介

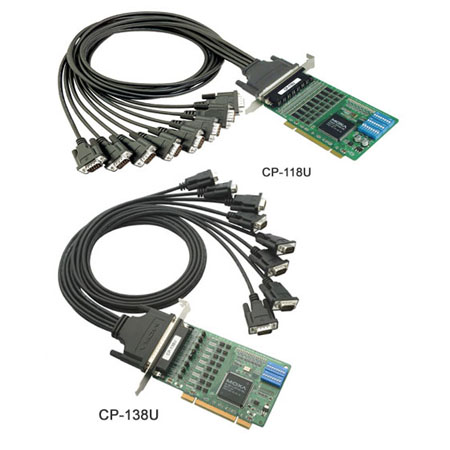

CP-118U和CP-138U是一款聰明型通用PCI多串口卡，是為POS和ATM應用而設計的，可以用于工業自動化系統制造和系統集成商?？梢约嫒萑魏沃髁鞑僮飨到y(tǒng)，CP-118U的8個RS-232/422/485串口和CP-138U的8個RS-422/485串口的每個端口數據速率達921.6Kbps，提供全調制解調器控制信號，確保與外圍串口設備的兼容性。另外，CP-118U和CP-138U可以在3.3 V和5 V PCI總線下工作，使多串口卡可以安裝在任何可用的PC或服務器中。

支持主流Windows和Linux/Unix驅動

Moxa相當關注當今操作系統的發展趨勢，因此可以及時為產品開發符合主流操作系統的驅動程序。CP-118U和CP-138U的Windows COM和Linux/Unix TTY驅動通過了可靠、嚴格的測試。此外還支持其他嵌入式操作系統驅動，如Windows XP embedded和WEPOS。

特點

• 效能最高超過700 Kpbs的數據吞吐量
• 串口通信速率可達921.6 Kbps
• 128位FIFO和芯片集成的H/W，S/W流控
• 通用的PCI可兼容3.3/5V PCI和PCI-X
• 提供板載LED指示燈及管理軟件
• 支技Windows Vista/2003/XP/2000/98/ME，Linux，Unix
• 板載15 KV ESD保護

硬件 控制器：MU860（兼容16C550C）
總線：32位通用PCI
連接器：孔式DB62
串口 串口數量：8
串口標準：CP-118U：RS-232/422/485
CP-138U：RS-422/485
板數：最大4 / PC
線性保護 ESD保護：板載15 KV
性能 速率：50bps到921.6Kbps
串口通訊參數 數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址/IRQ：由BIOS分配
信號 RS-232：TxD，RxD，RTS，CTS DTR，DSR，DCD，GND
RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
4線RS-485：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
2線RS-485：Data+(B)，Data-(A)，GND
驅動支持 操作系統：CP-118U：Windows (2000, XP/2003/Vista
x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP
Embedded, DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6 (僅
CP-118U：SCO Open Server 5/6, UnixWare 7)
機械特性 尺寸：82 x 135 mm (3.22 x 5.31 in)
工作環境 工作溫度：0 ~ 55 °C
相對濕度：5 ~ 95% RH
存儲溫度：-20 ~ 85 °C
安規認證 EN55022, EN55024, EN61000-3-2, EN61000-3-3,
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8,
IEC61000-4-11, FCC Part 15 Class B
電源需求 電源要求：
CP-118U：240 mA (+5V，RS-232)，300 mA(+5V，RS-422)
CP-138U：135 mA (+5V，RS-422)
保修期 5年
