隨著CVT（電容式電壓互感器）技術的不斷成熟，CVT得到不斷的推廣。采用傳統的方式對CVT進行校驗，由于CVT的主電容量比較大，一般為0.005～0.02μF，因此，對試驗電源的容量要求就很高，通常為幾十上百千伏安甚至幾百千伏安，現場往往難得找到這么大容量的電源。而且，這么大容量的電源重量有好幾百公斤甚至好幾噸，不易于搬動，不易于現場試驗。因此，我們采用了串聯諧振的原理，采用了無極手動調感的技術，研發出了新一代的BY-CVT檢驗用工頻串聯諧振裝置，使得所需電源、試驗設備體積和重量幾十倍的下降，方便的滿足了35kV、66kV、110kV、220kV、330kV、500kV電壓等級得各類型CVT校驗的升壓要求。

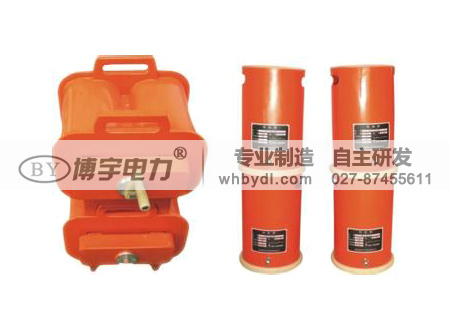

BY-CVT檢驗用工頻串聯諧振裝置該系列裝置采用多節電抗器串聯的方式，體積小、重量輕，接線操作簡單，是電力計量、高壓測試專業人員理想的新型換代產品。

根據用戶要求，電抗器分為固定電抗器和可調電抗器兩種方式。

1、輸出電壓電流波形良好，失真度小于0.5%；

2、需要電容量小。所需電源容量為試驗容量的1/Q倍，而Q值可以做到20－60；

3、不需要過壓保護。當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞；

4、便于現場搬動。該裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積小，重量輕，便于搬動，適合現場使用；

5、該裝置將調壓控制箱和勵磁變壓器合二為一，做成一體化結構，體積小，重量輕，接線簡單，特別適合現場使用。

一、系統主要技術指標

二、BY-CVT系列產品主要配置

三、適用范圍說明
